KitchenAid Schüsselaufnahme Nr. 2 – Screw Cap Kit für Artisan, Classic und UltraPower
-
- 24,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-4163032-W10191926-18191 Lieferzeit 1 bis 3 Tage
-

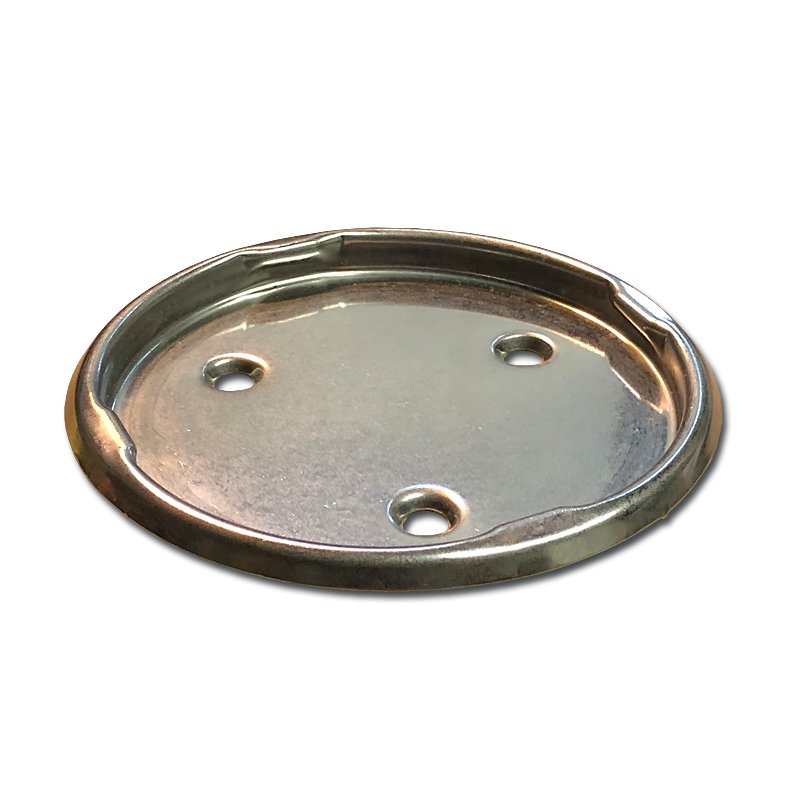

Schüsselaufnahme Nr. 2 – die Verriegelung zwischen Maschine und Rührschüssel
Die KitchenAid Schüsselaufnahme Nr. 2 befindet sich auf dem Standfuß der klassischen KitchenAid-Küchenmaschinen mit klappbarem Motorkopf.
Die Rührschüssel wird mit ihrem unteren Sockel in diese Aufnahme eingesetzt und anschließend durch Drehen arretiert.
In der KitchenAid-Reparaturterminologie heißt dieses Teil Bowl Screw Cap.
Seine Aufgabe ist wesentlich: Es nimmt den Sockel der Schüssel auf und hält die Schüssel während des Maschinenbetriebs mechanisch am Standfuß fest.
Für Artisan, Classic und UltraPower
Diese Ausführung gehört zu den klassischen Tilt-Head-/Klappkopfmaschinen.
Sie ist passend für die entsprechenden Modelle und Ausführungen der Reihen:
- KitchenAid Artisan
- KitchenAid Classic
- KitchenAid UltraPower
Bei diesen Maschinen befindet sich die Schüsselaufnahme unmittelbar auf dem Standfuß.
Nicht geeignet ist sie für Heavy Duty und Professional.
Diese Modellfamilien verwenden die Schüsselheber-Bauweise. Dort wird die Schüssel über seitliche Halterungen aufgenommen und in die Arbeitsposition angehoben.
Die Verriegelungsbereiche halten die Schüssel fest
In die Metallaufnahme sind mehrere geformte Führungs- und Verriegelungsbereiche eingearbeitet.
Beim Drehen der eingesetzten Schüssel greifen deren Sockelelemente in diese Bereiche.
So entsteht die mechanische Verbindung zwischen Rührschüssel und Küchenmaschine.
Mit zunehmender Betriebsdauer kann diese Aufnahme verschleißen.
Dann kann sich beispielsweise zeigen, dass:
- die Schüssel schlechter einrastet,
- die Verriegelung kein eindeutiges Ende mehr besitzt,
- die Schüssel nach dem Einrasten Spiel hat,
- sie sich bei kräftigem Kneten oder Rühren bewegen kann.
KitchenAid sieht bei einer verschlissenen Bowl Screw Cap den Austausch des Bauteils vor.
Aktueller Herstellerhinweis: richtige Einbauposition beachten
Ein besonders wichtiger Punkt bei der Montage ist die Drehlage der neuen Schüsselaufnahme.
Den aktuellen Ersatzteilen liegt hierzu ein separates Hersteller-Beiblatt bei.
Darauf werden zwei Montagesituationen gegenübergestellt:
- links beziehungsweise mit rotem X: falsch
- rechts beziehungsweise mit grünem Haken: richtig
Die vier geprägten Verriegelungsbereiche müssen entsprechend der grün gekennzeichneten Darstellung zum Standfuß ausgerichtet werden.
Die drei Schraubenbohrungen allein sind deshalb kein ausreichender Hinweis darauf, wie die Aufnahme sitzen muss.
Vor dem endgültigen Festziehen sollte die Schüsselaufnahme mit der Abbildung auf dem beiliegenden Blatt verglichen werden.
Diese Information ist auch bei der Fehlersuche wichtig: Funktioniert eine frisch montierte Aufnahme nicht richtig, zunächst die Montageposition prüfen, bevor von einem nicht passenden Ersatzteil ausgegangen wird.
Seite 21, Abbildung 72 der KitchenAid Reparaturanleitung
Der Austausch ist in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung beschrieben.
Auf Seite 21, Abbildung 72 behandelt KitchenAid die Bowl Screw Cap direkt.
Zum Entfernen der alten Aufnahme werden die drei #10-24 × 1/2"-Flachkopfschrauben herausgedreht.
Danach lässt sich die verschlissene Aufnahme vom Standfuß abheben.
Die neue Aufnahme wird eingesetzt und mit drei Schrauben wieder befestigt.
Der zusätzliche aktuelle Herstellerhinweis konkretisiert dabei einen Punkt, der in der älteren Reparaturanleitung nicht so deutlich hervorgehoben wird: Die richtige Orientierung der Aufnahme muss vor dem Festziehen kontrolliert werden.
KitchenAid gibt 24–32 in-lbs Anzugsdrehmoment vor
Für die drei Schrauben der Bowl Screw Cap nennt die Reparaturanleitung ein Drehmoment von:
24–32 in-lbs
Das entspricht etwa:
2,7–3,6 Nm.
Dieser Wert findet sich auch in der Fastener-/Torque-Tabelle des KitchenAid-Servicehandbuchs.
Die sinnvolle Montagereihenfolge lautet deshalb:
- neue Schüsselaufnahme auflegen,
- anhand des beiliegenden Herstellerbildes richtig ausrichten,
- alle drei Schrauben ansetzen,
- gleichmäßig mit dem vorgesehenen Drehmoment befestigen,
- anschließend mit der Schüssel die Verriegelungsfunktion prüfen.
Erst Schüsselaufnahme und Schüsselfuß gemeinsam beurteilen
Eine lockere Schüssel bedeutet nicht automatisch, dass allein die Schüsselaufnahme defekt ist.
Auch der untere Sockel der Schüssel gehört zum Verriegelungssystem.
Vor dem Austausch sollten deshalb beide Kontaktbereiche auf erkennbare Beschädigungen oder ungewöhnlichen Verschleiß untersucht werden.
Ist die alte Schüsselaufnahme sichtbar abgenutzt, verformt oder beschädigt, ist der Ersatz jedoch naheliegend.
Bei einer neuen Aufnahme ist zusätzlich die korrekte Einbauposition zu kontrollieren.
Klare Abgrenzung zu Heavy Duty und Professional
Die Tilt-Head- und Bowl-Lift-Konstruktionen unterscheiden sich bei der Schüsselbefestigung vollständig.
Artisan, Classic und UltraPower verwenden die runde Aufnahme im Standfuß.
Heavy Duty und Professional besitzen dagegen die seitlich geführte Schüsselhalterung des Schüsselhebers.
Daher gilt:
Passend: Artisan, Classic, UltraPower
Nicht passend: Heavy Duty, Professional
Ersetzt viele ältere KitchenAid-Nummern
Die aktuelle Schüsselaufnahme ersetzt beziehungsweise entspricht folgenden älteren Vergleichsnummern:
AP4364723, 4163032, 1471762, 4161126, 4161127, 4161128, 4161129, 4161158, 4161159, 4161160, 4162529, 4169840, 4169841, 4169842, 4169906, 4169918, 4169919, 4169920, 4169945, 4169946, 4169947, AH2341916, EA2341916 und PS2341916.
Diese umfangreiche Nummernliste ist gerade bei älteren Ersatzteilunterlagen hilfreich, in denen die Bowl Screw Cap unter unterschiedlichen Nummern geführt werden kann.
Technische Daten
- Artikel: KitchenAid Schüsselaufnahme Nr. 2
- englische Bezeichnung: Bowl Screw Cap
- Verwendung: Befestigung und Verriegelung der Rührschüssel
- Einbauort: Standfuß der Tilt-Head-Küchenmaschine
- Durchmesser: 109 mm
- Höhe: 10–11,5 mm
- Gewicht: ca. 60 g
- Befestigung: 3 × #10-24 × 1/2"
- Anzugsdrehmoment: 24–32 in-lbs / ca. 2,7–3,6 Nm
- passend für: Artisan, Classic und UltraPower
- nicht passend für: Heavy Duty und Professional
- Hersteller-Beiblatt zur korrekten Einbauposition liegt bei
Nach der Montage Funktion prüfen
Nach dem Einbau sollte zunächst bei ausgeschalteter Maschine geprüft werden, ob sich die Schüssel:
- sauber einsetzen,
- eindeutig verriegeln,
- festhalten und
- wieder ohne ungewöhnlichen Kraftaufwand lösen
lässt.
Funktioniert die Verriegelung nicht wie erwartet, sollte zuerst die Einbaulage der neuen Schüsselaufnahme anhand des Beiblatts kontrolliert werden.
Eine falsch verdrehte Aufnahme kann sonst den Eindruck erwecken, dass Schüssel oder Ersatzteil nicht zusammenpassen.
