KitchenAid Madenschraube Nr. 51 mit US-Gewinde für Scharnierstift Nr. 7
-
- 6,65 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3400203-12281 Lieferzeit 1 bis 3 Tage
-
KitchenAid Madenschraube Nr. 51 für die Klappkopfmechanik

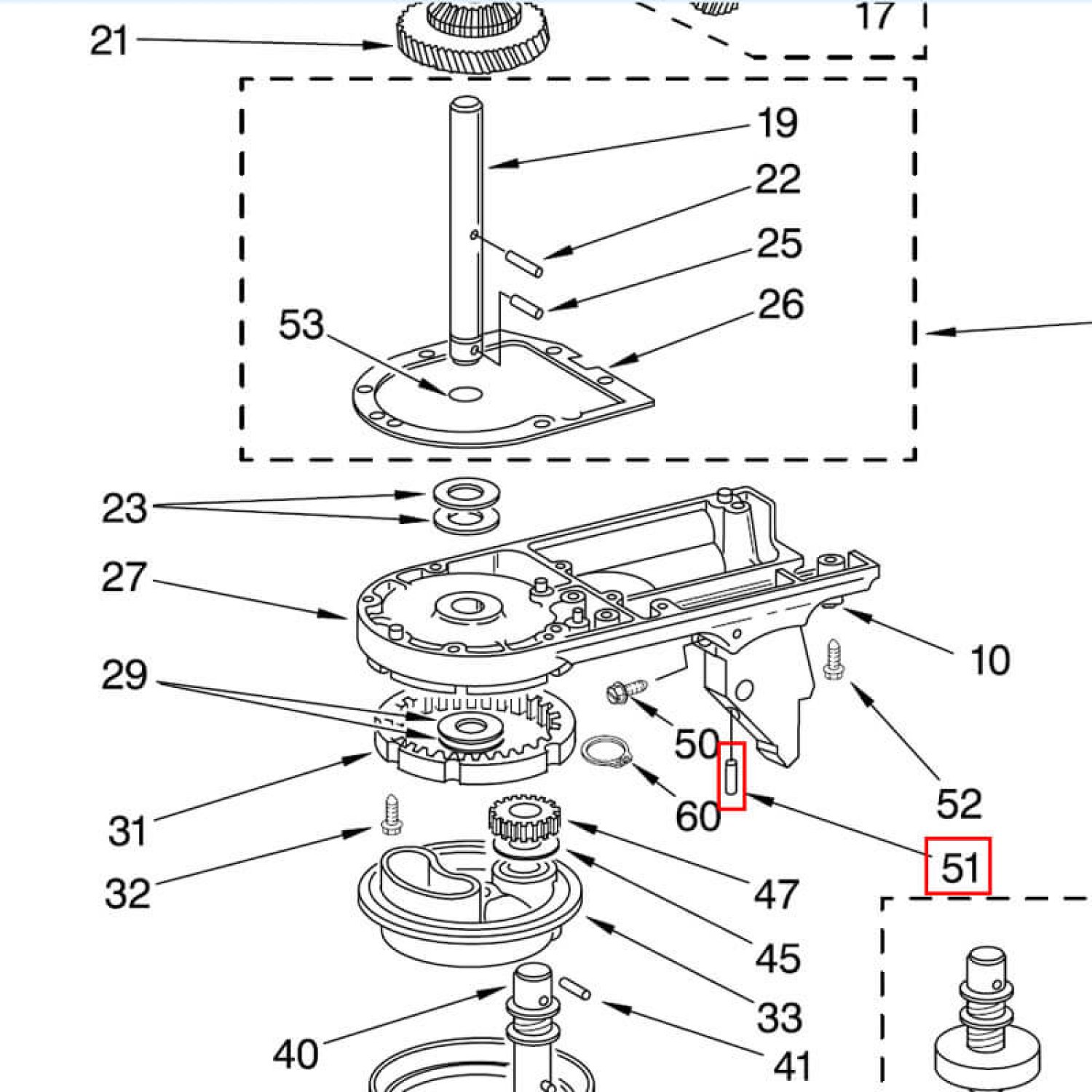

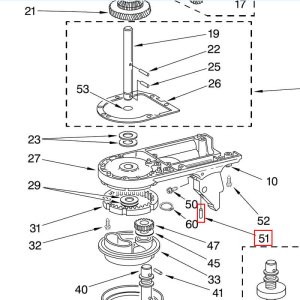

Die Madenschraube Nr. 51 dient zur Fixierung des KitchenAid Scharnierstifts / Scharnierbolzens Nr. 7.
Der Scharnierstift verbindet den Motorkopf mit dem Sockel und bildet die Achse des Klappmechanismus.
Die Madenschraube verhindert, dass sich dieser Bolzen seitlich aus seiner vorgesehenen Position bewegt.
Für entsprechende Classic-, Ultra-Power- und Artisan-Modelle
Die Schraube ist für entsprechende KitchenAid-Küchenmaschinen mit kippbarem Motorkopf vorgesehen.
Dazu zählen passende Ausführungen der Baureihen Classic, Ultra Power und Artisan.
Für Maschinen mit feststehendem Motorkopf und Schüsselheber ist diese Zuordnung nicht vorgesehen.
Kein metrisches Gewinde – amerikanische Spezialausführung

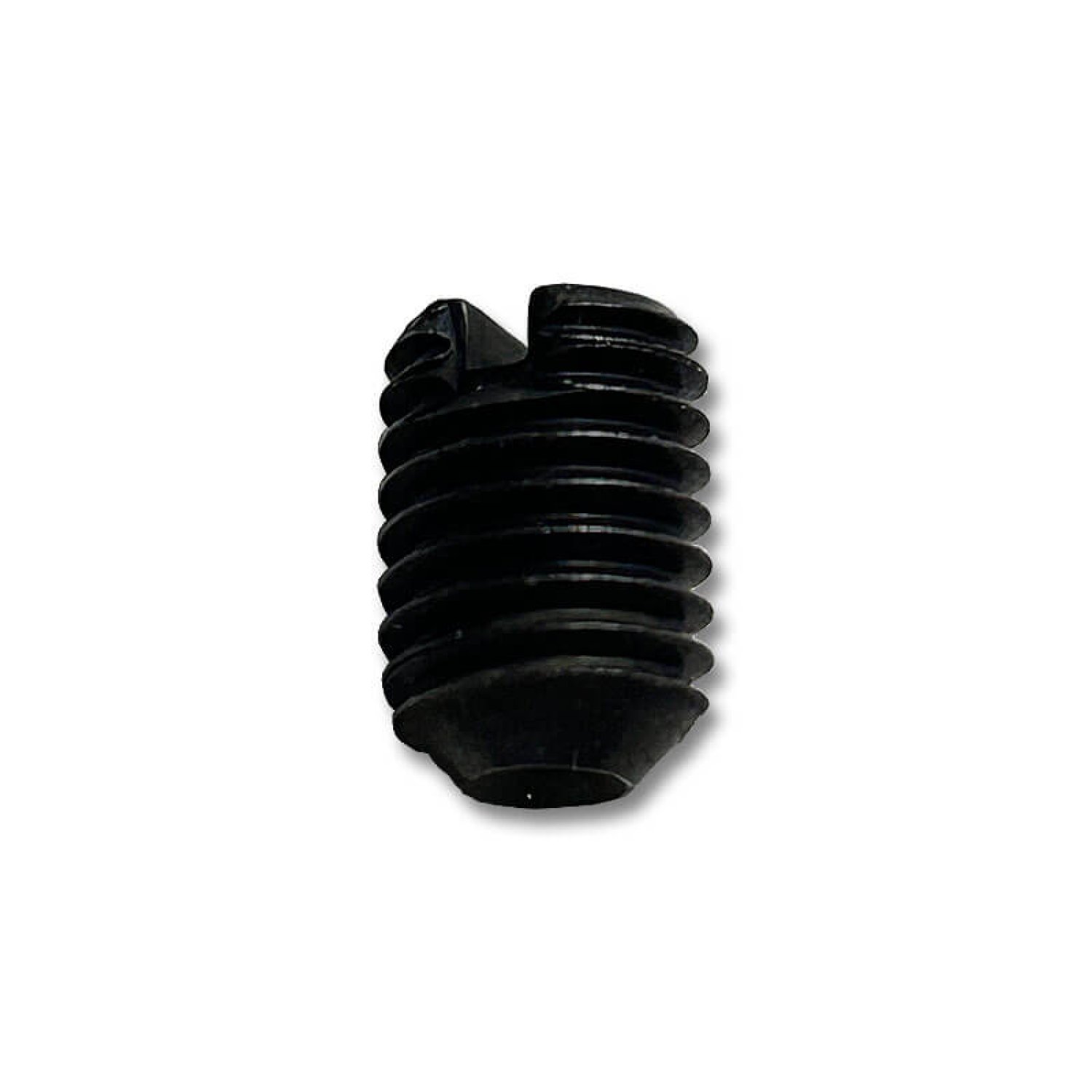

Die KitchenAid Madenschraube Nr. 51 besitzt ein amerikanisches Spezialgewinde.
Sie kann deshalb nicht durch eine gewöhnliche metrische Madenschraube ersetzt werden.
Eine Schraube aus dem Baumarkt kann auf den ersten Blick sehr ähnlich aussehen. Entscheidend ist jedoch nicht allein der sichtbare Durchmesser, sondern das tatsächlich verwendete Gewinde.
Metrische Schrauben können das Gehäusegewinde zerstören
Eine metrische Schraube mit scheinbar passendem Durchmesser sollte keinesfalls in das vorhandene KitchenAid-Gewinde eingeschraubt werden.
Die unterschiedliche Gewindesteigung kann dazu führen, dass das Gewinde im Gehäuse beschädigt oder vollständig zerstört wird.
Der Versuch, ein wenige Millimeter großes Ersatzteil durch Baumarktware zu ersetzen, kann damit einen erheblich größeren Reparaturschaden verursachen.
Für diese Stelle sollte ausschließlich die passende KitchenAid-Ausführung mit amerikanischem Gewinde verwendet werden.
Scharnierstift und Madenschraube gemeinsam kontrollieren
Der Scharnierstift Nr. 7 ermöglicht die Klappbewegung des Motorkopfes.
Die Madenschraube Nr. 51 hält ihn seitlich in Position.
Wenn der Scharnierbolzen aus seiner vorgesehenen Lage wandert oder im Bereich der Scharnierachse ungewöhnliches Spiel auftritt, sollten deshalb sowohl der Stift als auch seine Fixierschraube kontrolliert werden.
Seite 3, Abbildung 3: Madenschraube lösen
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung ist auf Seite 3, Abbildung 3 das Lösen der Madenschraube dargestellt.
Dieser Schritt ist erforderlich, bevor der Scharnierstift ausgebaut werden kann.
Seite 21: Scharnierstift befestigen und fixieren
Beim Wiederzusammenbau wird die Verbindung auf Seite 21 erneut behandelt.
Der Scharnierstift wird eingesetzt und korrekt positioniert. Anschließend erfolgt die Fixierung mit der Madenschraube Nr. 51.
So bleibt die Scharnierachse während des Betriebs in ihrer vorgesehenen Lage.
Sicher montieren und richtigen Schraubentyp verwenden
Vor dem Festziehen sollte kontrolliert werden, ob der Scharnierbolzen vollständig eingesetzt ist und sich der Motorkopf sauber bewegen lässt.
Eine metrische Ersatzschraube ist wegen des abweichenden Gewindes ausdrücklich ungeeignet.
Vor Arbeiten an der Maschine muss die KitchenAid vollständig vom Stromnetz getrennt werden.

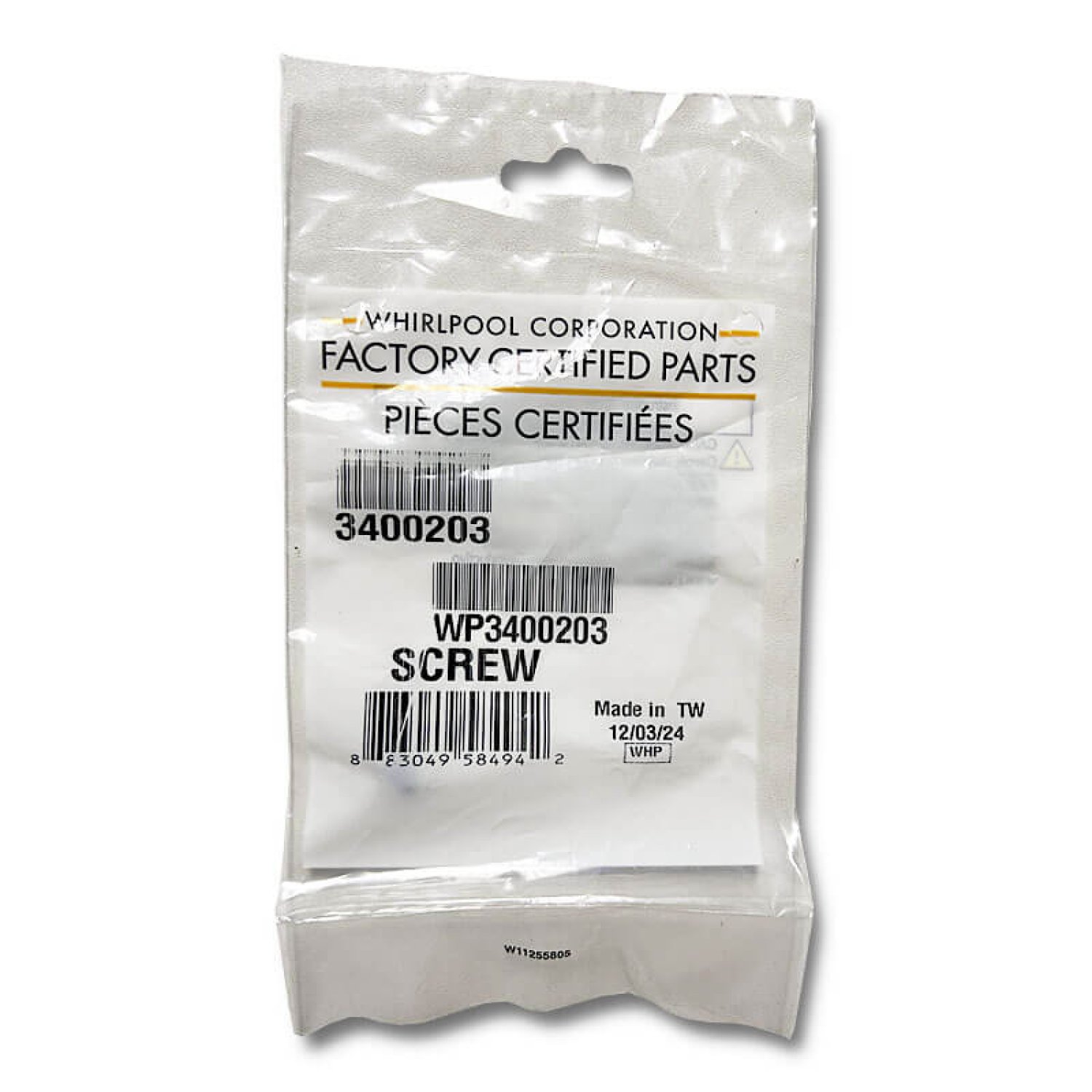

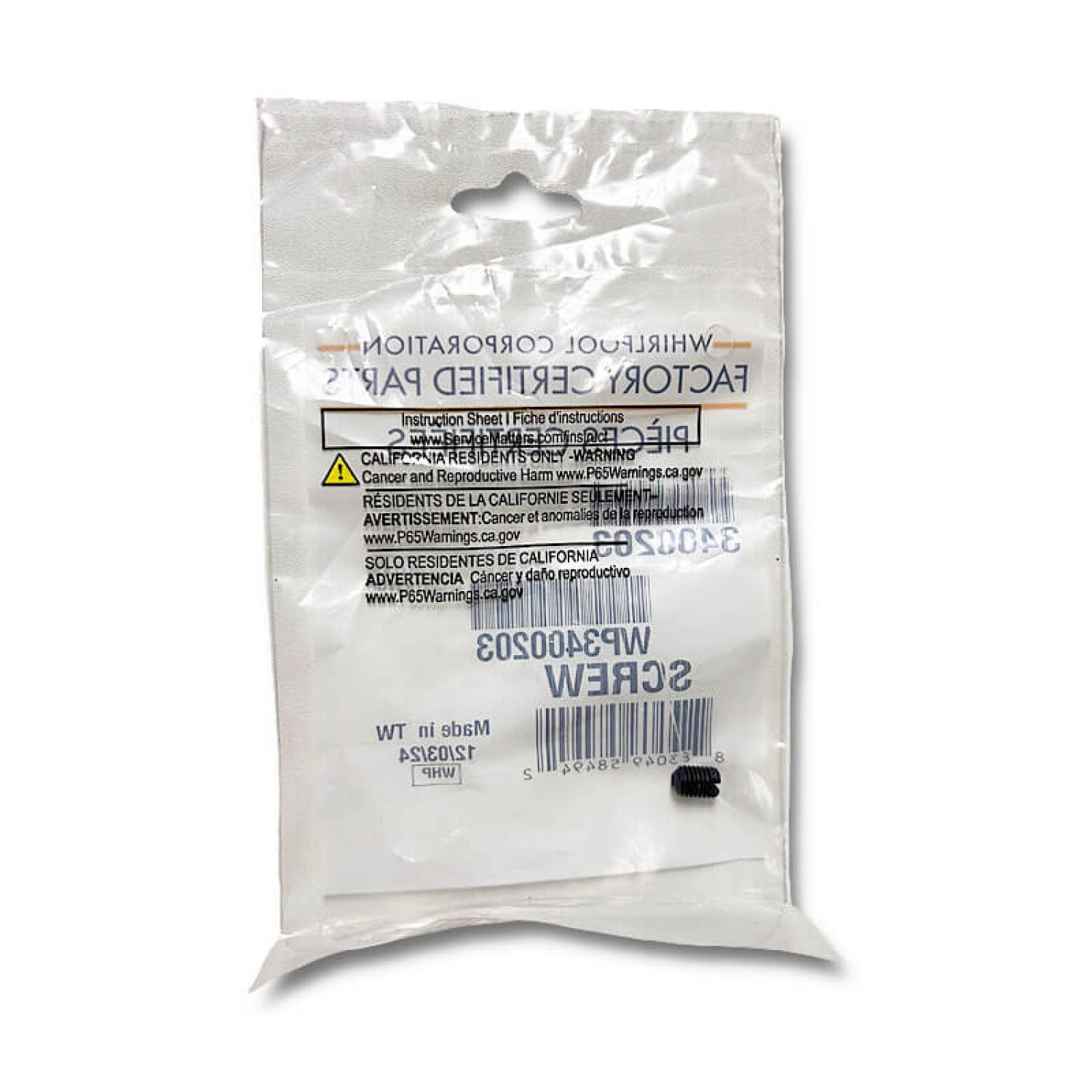

Lieferumfang: 1 KitchenAid Madenschraube Nr. 51 mit US-Gewinde.
