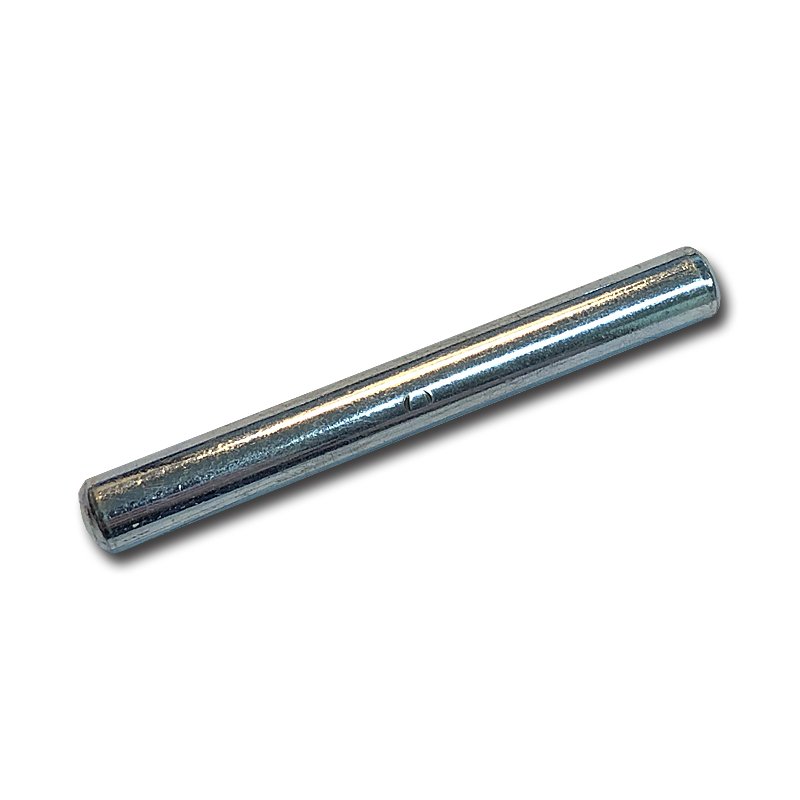

KitchenAid Scharnierbolzen Nr. 7 für Klappkopf – Classic, UltraPower und Artisan
-
- 14,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-WP16910-12261 Lieferzeit 1 bis 3 Tage
-
KitchenAid Scharnierbolzen Nr. 7 – warum wandert der Bolzen aus dem Klappkopf?
Der Scharnierbolzen gehört zu den mechanisch einfachen, aber sehr wichtigen Bauteilen einer KitchenAid-Klappkopfmaschine.
Er läuft quer durch Sockel und Motorgehäuse und bildet die Achse, um die das komplette Oberteil hoch- und heruntergeklappt wird.

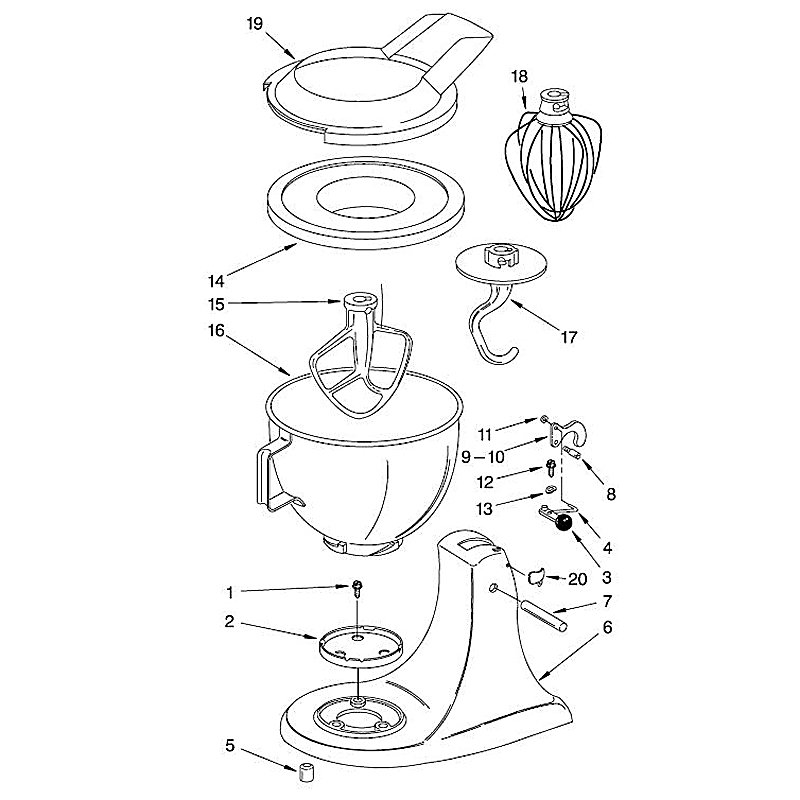

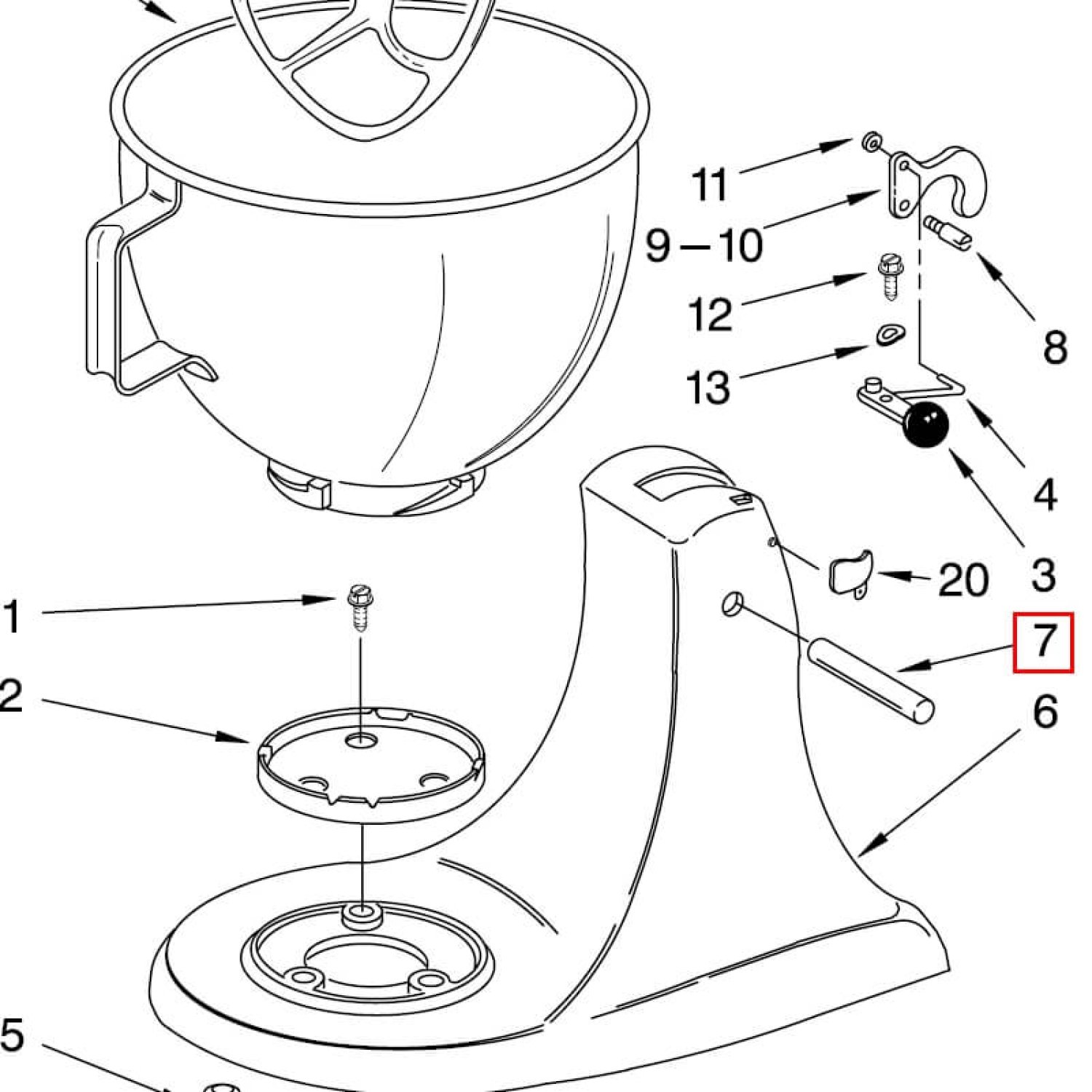

In der Explosionszeichnung ist er als Nr. 7 gekennzeichnet.
Bei älteren Maschinen begegnet man gelegentlich einem typischen Fehler:
Der Bolzen beginnt seitlich aus dem Sockel herauszuwandern.
Die Ursache sitzt möglicherweise unter der Maschine
Der Scharnierbolzen besitzt eine Sicherung.
Von der Unterseite des Sockels drückt die Madenschraube Nr. 51 gegen den Bolzen und hält ihn in seiner mittigen Position.
Hat sich diese Schraube gelöst, kann der Bolzen bei jeder Bewegung des Motorkopfes ein kleines Stück weiter zur Seite wandern.
Deshalb gehört zur Fehlersuche immer auch die KitchenAid Madenschraube Nr. 51.
Herauswandernder Bolzen bedeutet nicht automatisch defekter Bolzen
Das ist die wichtigste Information zu diesem Ersatzteil.
Wenn der Bolzen plötzlich sichtbar wird, muss er nicht zwingend verschlissen sein.
Ist er:
gerade, glatt und nicht deutlich eingelaufen,
kann er häufig wieder in seine korrekte Position gebracht werden.
Danach muss die Madenschraube geprüft und sicher festgezogen werden.
Wann ist Nr. 7 wirklich defekt?
Ein Austausch ist angezeigt, wenn der Bolzen deutlich verbogen ist, starke Laufspuren oder Riefen besitzt oder durch einen früheren Ausbau beschädigt wurde.
Gerade letzteres ist vermeidbar.
Madenschraube vor dem Ausbau immer lösen
Der Bolzen darf niemals einfach herausgeschlagen werden, solange die Madenschraube noch gegen ihn drückt.
Die Spitze der Schraube kann sonst beim Austreiben tiefe Riefen in die Bolzenoberfläche ziehen.
KitchenAid weist bei der Reparatur ausdrücklich darauf hin, die Sicherungsschraube zunächst soweit zu lösen, dass sie den Bolzen freigibt.
Erst danach wird der Scharnierbolzen ausgetrieben.
Wenn nur Nr. 51 defekt ist
Ist der Bolzen noch einwandfrei, aber die Sicherungsschraube fehlt oder beschädigt ist, benötigen Sie möglicherweise überhaupt keinen neuen Bolzen.
Die KitchenAid Madenschraube Nr. 51 erhalten Sie deshalb ebenfalls einzeln.
Wenn der Motorkopf Spiel hat
Auch ein wackelnder Motorkopf sollte nicht automatisch zu einem Austausch des Bolzens führen.
Geprüft werden müssen die gesamte Scharnierverbindung, der korrekte Sitz von Bolzen und Madenschraube sowie die Aufnahmebohrungen.
Sind diese Bohrungen selbst ausgeschlagen, beseitigt auch ein neuer Bolzen die Ursache möglicherweise nicht.
Für KitchenAid-Klappkopfmaschinen
Der Scharnierbolzen Nr. 7 ist für entsprechende Maschinen der klassischen K45-Bauform mit kippbarem Motorkopf vorgesehen, darunter zahlreiche:
Classic, UltraPower und Artisan.
Bei den großen Schüsselhebermaschinen existiert diese Klappkopfverbindung nicht.
Ausbau und Einbau in der Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird bereits bei der Demontage gezeigt, wie der Bolzen nach dem Lösen der Madenschraube ausgetrieben wird.
Auf Seite 21 folgt die Prüfung des Scharnierbolzens und seine korrekte Montage.
Ersatzteilentscheidung richtig treffen
Bei diesem Bauteil sollte die Reihenfolge immer lauten:
Warum ist der Bolzen herausgewandert?
Erst danach entscheidet sich, welches Ersatzteil benötigt wird.
Ist Nr. 7 unbeschädigt und Nr. 51 nur locker, kann die Reparatur ohne neues Teil möglich sein.
Ist die Madenschraube defekt, wird Nr. 51 ersetzt.
Ist der Scharnierbolzen verbogen oder beschädigt, wird Nr. 7 ersetzt.
Sind beide schadhaft, werden beide erneuert.
Genau diese Unterscheidung macht aus einer bloßen Ersatzteilbeschreibung eine sinnvolle Reparaturhilfe.
