KitchenAid Arretierhebel-Einbausatz Nr. 9 – Verriegelung komplett für K45-Typ
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 4159744-13821 Lieferzeit 1 bis 3 Tage
-
KitchenAid Arretierhebel-Einbausatz Nr. 9 – was ist darin enthalten?

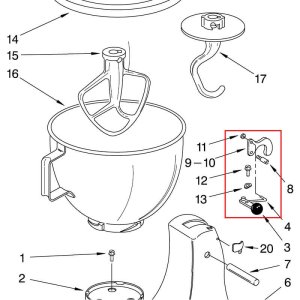

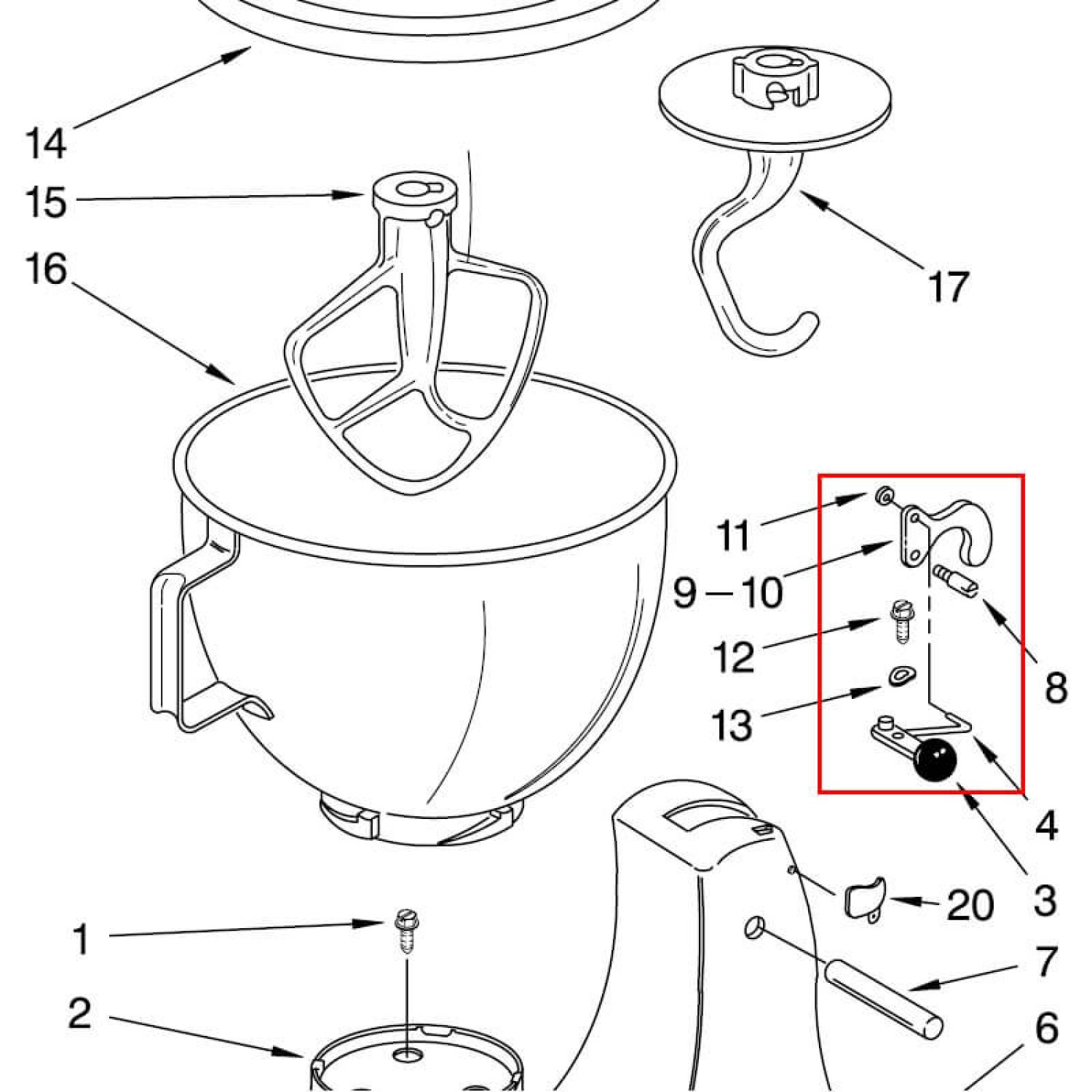

Bei älteren KitchenAid-Ersatzteilzeichnungen kann die Verriegelungsmechanik des Motorkopfes zunächst etwas verwirrend wirken.
Dort finden sich mehrere einzelne Positionsnummern:
Nr. 3 – Arretierhebel
Nr. 4 – Verbindungsstange
Nr. 10 – Verriegelung
Früher konnten diese Teile tatsächlich einzeln bestellt und ersetzt werden.
Heute ist die Ersatzteilsituation anders.

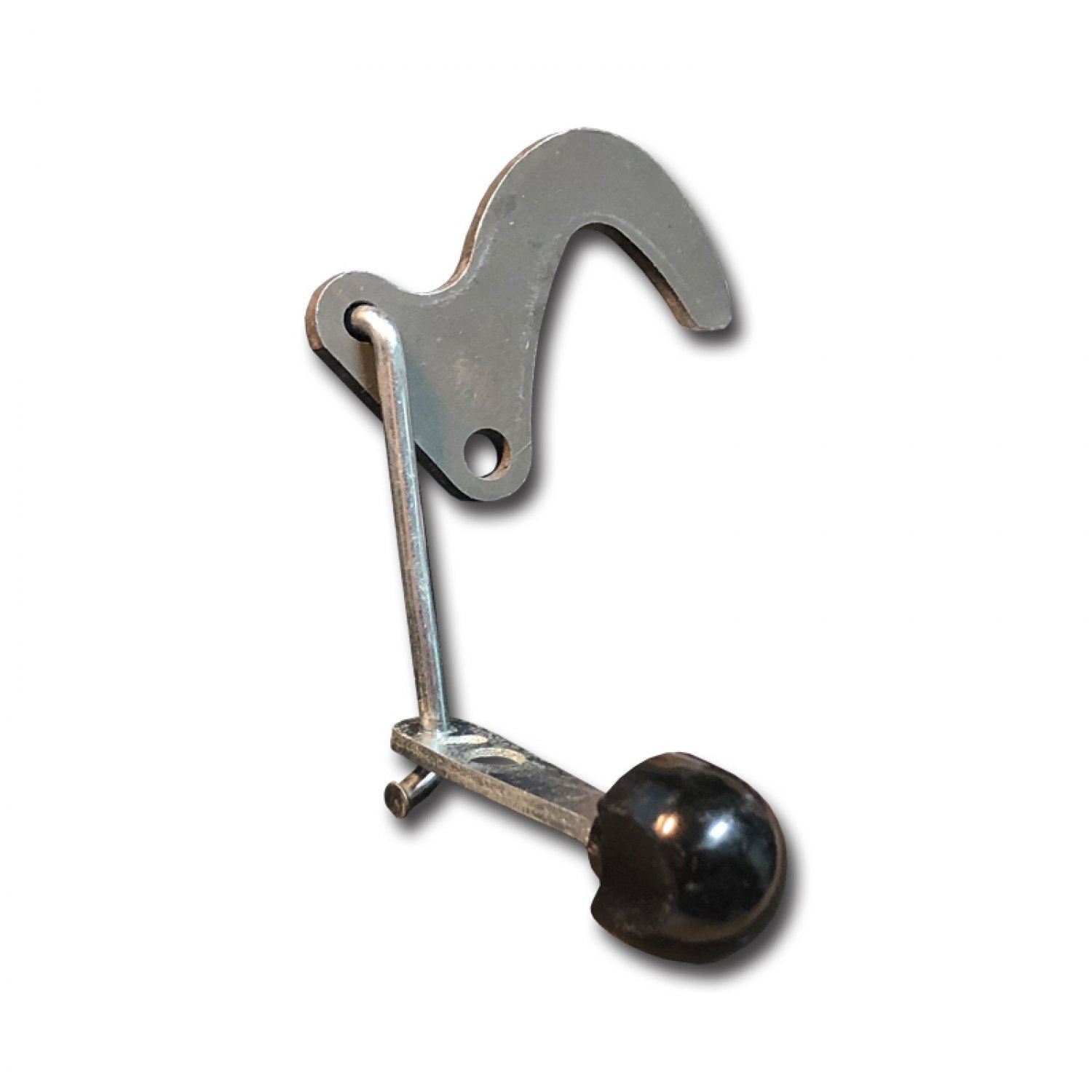

Aus drei Einzelteilen wurde ein kompletter Einbausatz
Die miteinander arbeitenden Komponenten werden heute als Einbausatz Nr. 9 geliefert.
Die Baugruppe besteht aus drei fest miteinander vernieteten Teilen.
Diese Komponenten sind nicht als einzeln zu trennende Ersatzteile vorgesehen.
Wenn die Verbindungsstange oder die eigentliche Verriegelung beschädigt ist, wird deshalb die komplette Einheit ausgetauscht.
Eine Ausnahme gibt es: Arretierhebel Nr. 3
Der außen sichtbare Arretierhebel ist weiterhin separat erhältlich.
Hier finden Sie den KitchenAid Arretierhebel / Verriegelungshebel Nr. 3 einzeln.
Ist also lediglich dieser Hebel gebrochen oder beschädigt, benötigen Sie den kompletten Einbausatz nicht.
Wann ist dagegen der Einbausatz Nr. 9 erforderlich?
Wenn der Defekt innerhalb der Verriegelungsmechanik liegt.
Beispielsweise:
- Verbindungsstange beschädigt
- Verriegelung gebrochen
- Gelenk beziehungsweise Verbindung ausgeschlagen
- Hebel bewegt sich, die Verriegelung jedoch nicht
- Motorkopf lässt sich trotz LOCK-Stellung anheben
- ungewöhnlich großes Spiel in der Mechanik
Gerade wenn sich der äußere Hebel noch normal bewegt, sollte geprüft werden, ob seine Bewegung tatsächlich bis zur Verriegelung übertragen wird.
So arbeitet die Mechanik
Der Arretierhebel sitzt außen am Sockelbereich der klassischen KitchenAid-Klappkopfmaschine.
Wird er betätigt, überträgt die Verbindungsstange seine Bewegung an die Verriegelung.
Diese hält den abgesenkten Motorkopf in seiner Arbeitsposition beziehungsweise gibt ihn zum Hochklappen wieder frei.
Damit bildet die komplette Baugruppe eine zusammenhängende mechanische Kette.
Warum findet man in alten Zeichnungen trotzdem Nr. 4 und Nr. 10?
Weil KitchenAid diese Bauteile früher einzeln als Ersatzteile geführt hat.
Bei einer alten Explosionszeichnung kann deshalb der Eindruck entstehen, man müsse nur nach „Verbindungsstange Nr. 4“ oder „Verriegelung Nr. 10“ suchen.
Diese Einzelteile werden heute jedoch nicht mehr separat angeboten.
Der aktuelle Ersatz ist der komplette Einbausatz Nr. 9.
Vor dem Austausch erst die Ursache prüfen
Eine schwergängige oder nicht vollständig einrastende Verriegelung muss nicht zwangsläufig auf eine gebrochene Mechanik zurückzuführen sein.
Prüfen Sie zunächst, ob sich der Motorkopf vollständig in seine vorgesehene Arbeitsstellung absenken lässt.
Ist beispielsweise die Höheneinstellung der Maschine falsch, kann der Kopf zu hoch stehen und die Verriegelung nicht vollständig greifen.
Erst wenn die Mechanik selbst beschädigt ist, sollte der entsprechende Ersatz erfolgen.
Für Classic, UltraPower und Artisan des K45-Typs
Der Einbausatz gehört zu KitchenAid-Küchenmaschinen mit kippbarem Motorkopf.
Dazu zählen entsprechende:
- Classic
- UltraPower
- Artisan
sowie weitere K45-Ausführungen.
Nicht passend für die großen Schüsselhebermaschinen.
Ersatzteilversorgung hat sich geändert – die Maschine bleibt reparierbar
Dass einzelne alte Positionsnummern heute nicht mehr erhältlich sind, bedeutet erfreulicherweise nicht, dass die Verriegelung einer älteren KitchenAid nicht mehr repariert werden kann.
KitchenAid hat lediglich die Art der Ersatzteilversorgung geändert.
Statt Verbindungsstange und Verriegelung einzeln zu erneuern, wird heute die komplette vernietete Einheit ersetzt.
Und wenn nur der äußere Hebel betroffen ist, bleibt dieser sogar weiterhin separat lieferbar.
