KitchenAid Headlock Nr. 20 schwarz – Klappkopf-Verriegelung inkl. Blindniete
-
- 14,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3184264-13921 Lieferzeit 1 bis 3 Tage
-
KitchenAid Headlock Nr. 20 – kleines Kunststoffteil, große Wirkung auf die Klappkopf-Verriegelung
Der Headlock Nr. 20 gehört zu den Ersatzteilen, die man leicht übersieht, solange man nicht genau weiß, wie die Verriegelung des KitchenAid-Klappkopfes aufgebaut ist.
Das schwarze Kunststoffteil befindet sich unmittelbar am Sockel im Scharnierbereich.
Seine Aufgabe besteht darin, der Verriegelungsmechanik ein festes Gegenstück zu bieten, wenn der Motorkopf hochgeklappt wird.
Ist der Headlock gebrochen oder nicht mehr vorhanden, kann der Arretierhebel mechanisch einwandfrei funktionieren und der Kopf trotzdem nicht mehr sicher in seiner hochgeklappten Stellung einrasten.
Nicht mit der Verriegelung in Arbeitsstellung verwechseln
Der Headlock hält den Motorkopf nicht beim Rühren unten.
Diese Funktion übernimmt die eigentliche Verriegelungsmechanik.
Der Headlock wird für die Arretierung in der hochgeklappten Stellung benötigt.
Diese Unterscheidung ist wichtig, weil andernfalls bei einem defekten Headlock schnell der falsche Artikel bestellt wird.

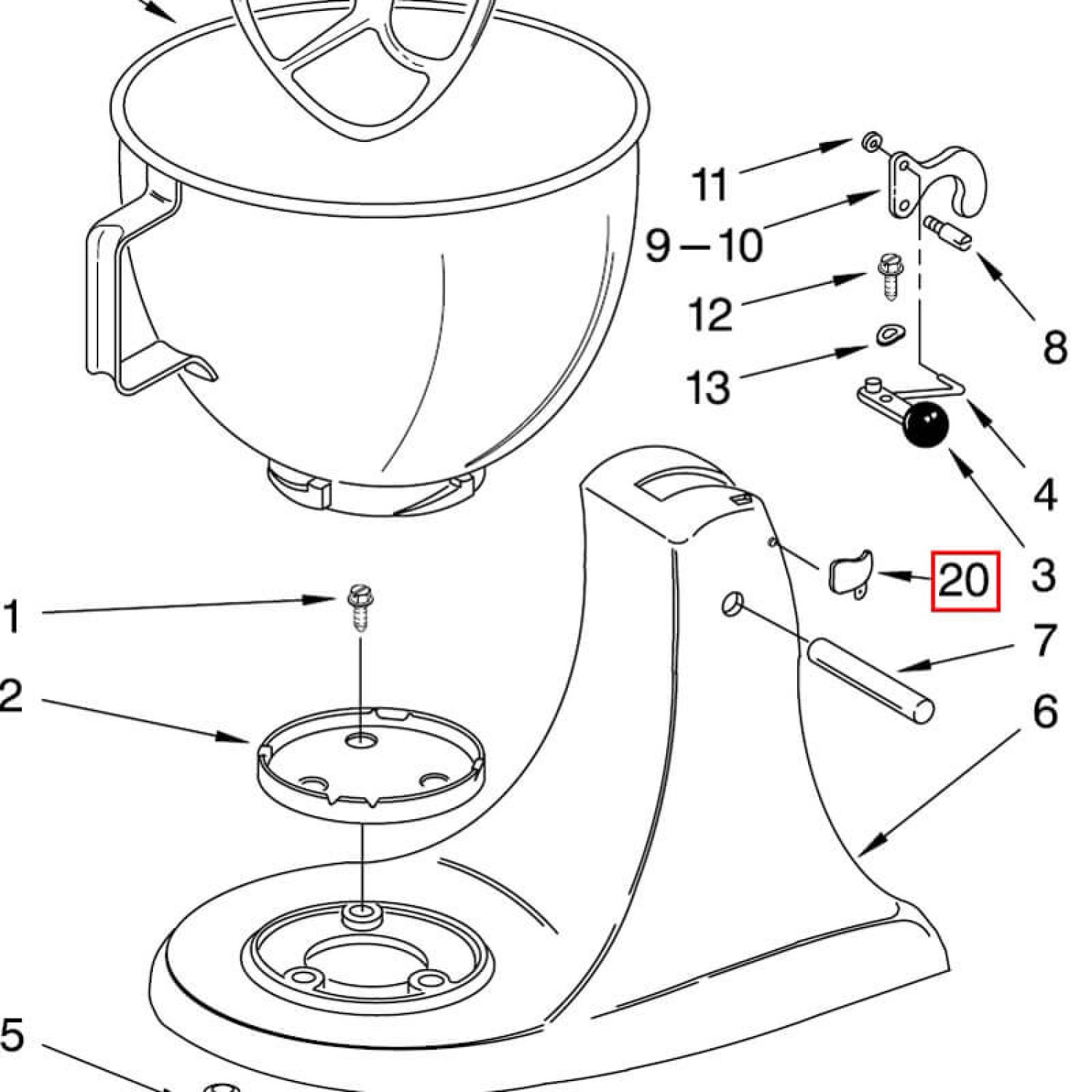

Welche Teile liegen in diesem Bereich?
Direkt am Klappgelenk befinden sich mehrere Bauteile mit vollkommen unterschiedlichen Funktionen.
Der Headlock Nr. 20 ist das Gegenstück der oberen Arretierung.
Der KitchenAid Scharnierbolzen Nr. 7 bildet dagegen die Drehachse des Motorkopfes.
Die Madenschraube Nr. 51 sichert diesen Scharnierbolzen gegen seitliches Wandern.
Der Arretierhebel Nr. 3 beziehungsweise der komplette Verriegelungshebel-Einbausatz gehört wiederum zur eigentlichen Bedien- und Verriegelungsmechanik.
Damit lässt sich ein Fehler wesentlich gezielter eingrenzen.
Motorkopf hält oben nicht – was sollte geprüft werden?
Wenn der Motorkopf in hochgeklappter Stellung nicht mehr arretiert, sollten Sie zuerst kontrollieren, ob der Headlock Nr. 20 noch vollständig vorhanden ist.
Ist er sichtbar gebrochen, ausgebrochen oder fehlt komplett, ist die Ursache möglicherweise bereits gefunden.
Ist der Headlock unbeschädigt, wird im nächsten Schritt die eigentliche Verriegelungsmechanik geprüft.
Wackelt der Motorkopf dagegen unabhängig von der Verriegelung im Gelenk, führt die Fehlersuche eher zu Scharnierbolzen und Madenschraube.
Warum der Austausch in der Serviceunterlage kaum erklärt wird
KitchenAid zeigt den Headlock und beschreibt seine Funktion in der Serviceunterlage.
Wie man das vernietete Kunststoffteil praktisch erneuert, wird jedoch kaum behandelt.
Diese Lücke können wir durch Erfahrung aus einer unserer Partnerwerkstätten schließen.
Werkstattpraxis beim Austausch
Zunächst wird der alte Headlock entfernt.
Wenn das Kunststoffteil ohnehin bereits beschädigt ist, kann es abgezogen beziehungsweise abgebrochen werden.
Anschließend muss die alte Niete entfernt werden.
Je nach Zustand und Zugänglichkeit wird sie beispielsweise mit geeignetem Werkzeug herausgeschlagen oder ausgebohrt.
Ist die Befestigungsstelle frei, wird der neue Headlock eingesetzt.
Die beiden Kunststoffnasen des Headlocks werden in die vorgesehenen Bohrungen im Sockel gedrückt.
Damit ist das Teil bereits korrekt positioniert.
Die dauerhafte Befestigung erfolgt anschließend mit einer Blindniete.
So wird die Blindniete gesetzt
Die Blindniete wird in eine Nietzange eingesetzt.
Anschließend führt man sie durch die Befestigungsöffnung des Headlocks.
Die Nietzange wird zwei- oder dreimal zusammengedrückt, bis der Nietkörper fest sitzt und der herausstehende Schaft abbricht.
Der neue Headlock ist anschließend wieder fest mit dem Sockel verbunden.
Die passende Niete legen wir bei
Damit bei dieser Reparatur nicht auch noch die passende Blindniete gesucht werden muss, liefern wir sie direkt mit.
Zu jedem von uns verkauften Headlock gehört eine passende Blindniete.
Eine Blindnietzange selbst ist nicht Bestandteil des Lieferumfangs.
Warum gibt es Schwarz und Weiß?
KitchenAid hat den Headlock passend zur Gehäusefarbe ausgeführt.
Die Zuordnung ist eindeutig:
Weiße KitchenAid-Gehäuse erhalten einen weißen Headlock.
Alle anderen Gehäusefarben erhalten den schwarzen Headlock.
Den weißen KitchenAid Headlock Nr. 20 führen wir ebenfalls.
Gerade bei sehr alten Maschinen sollte man sich nicht ausschließlich an der heutigen Farbe des Kunststoffteils orientieren. Ein ursprünglich heller Kunststoff kann nach Jahrzehnten deutlich vergilbt sein.
Für welche Maschinen?
Der Headlock wird bei entsprechenden KitchenAid-Klappkopfmaschinen eingesetzt, insbesondere bei Ausführungen aus den Reihen Classic, UltraPower und Artisan.
Bei der Bestellung sollte wie bei allen alten KitchenAid-Ersatzteilen die tatsächlich vorhandene Konstruktion kontrolliert werden, da es über lange Produktionszeiträume konstruktive Änderungen gegeben hat.
Headlock defekt oder Verriegelungsmechanik defekt?
Das lässt sich häufig schon durch genaue Beobachtung unterscheiden.
Ein gebrochener Headlock ist meist sichtbar.
Die Verriegelungsmechanik kann sich dabei weiterhin normal über den seitlichen Hebel bewegen.
Ist der Headlock intakt, die Mechanik rastet aber trotzdem nicht ein oder lässt sich nicht korrekt bedienen, muss tiefer in die Verriegelung eingestiegen werden.
Genau deshalb sollte der Headlock bei der Diagnose nicht übersehen werden.
Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Headlock im Bereich der Reparaturen am Sockel gezeigt.
Die Herstellerunterlage erklärt seine konstruktive Funktion. Unsere zusätzlichen Hinweise beschreiben den praktischen Austausch, wie er von unserer Partnerwerkstatt durchgeführt wird.
Unser Fazit
Der Headlock Nr. 20 ist ein gutes Beispiel dafür, warum eine genaue Ersatzteildiagnose wichtig ist.
Ein Motorkopf, der sich oben nicht mehr arretieren lässt, benötigt nicht automatisch einen neuen Arretierhebel oder eine komplette Verriegelungsmechanik.
Manchmal fehlt lediglich dieses kleine Kunststoff-Gegenstück.
Ist der Headlock defekt, lässt er sich ersetzen.
Und damit die Reparatur nicht an einem Befestigungsteil scheitert, liefern wir die passende Blindniete gleich mit.
