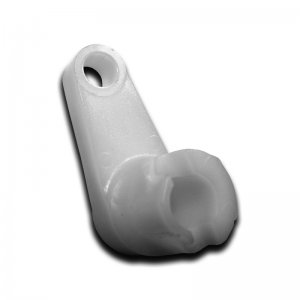

KitchenAid Headlock Nr. 20 weiß – Klappkopf-Verriegelung inkl. Blindniete
-
-
14,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 3184262-13921
zur Zeit nicht lieferbar
Nicht lieferbar
-
KitchenAid Headlock Nr. 20 weiß – warum hält der hochgeklappte Motorkopf nicht mehr?
Bei einer weißen KitchenAid, deren Motorkopf in hochgeklappter Stellung nicht mehr zuverlässig einrastet, liegt der Verdacht schnell beim seitlichen Verriegelungshebel.
Die Ursache kann jedoch wesentlich kleiner sein.

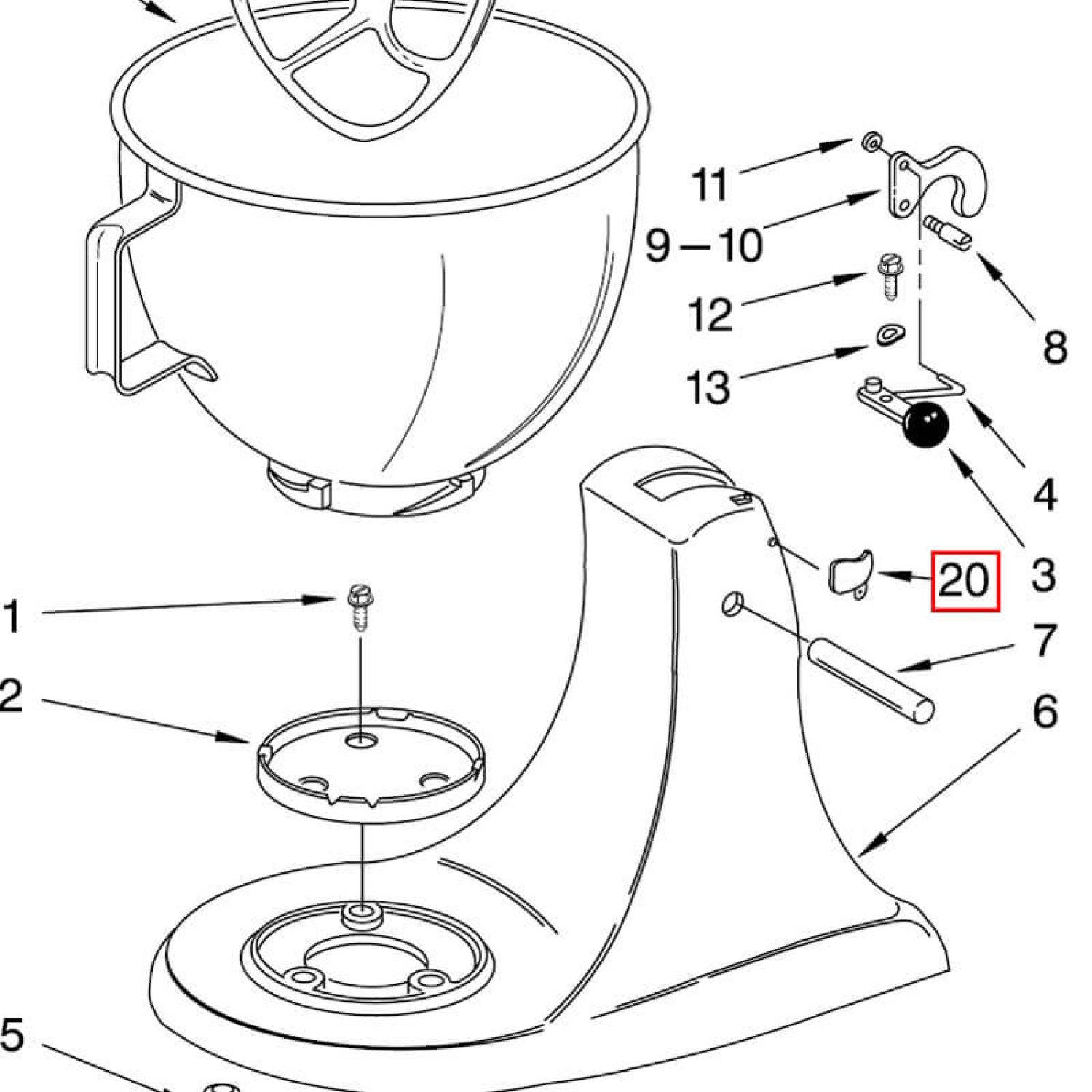

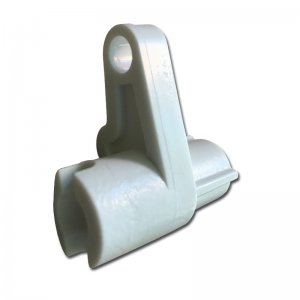

Direkt am Sockel im Bereich des Klappgelenks sitzt der weiße Headlock Nr. 20.
Dieses Kunststoffteil ist das Gegenstück, das die Verriegelungsmechanik benötigt, um den hochgeklappten Motorkopf zu arretieren.
Ist der Headlock gebrochen oder fehlt er, kann die Verriegelung an sich noch vollkommen intakt sein – sie hat nur nichts mehr, woran sie korrekt greifen kann.
Der Headlock ist nicht die Verriegelung selbst
Diese Unterscheidung ist für die Ersatzteilwahl wichtig.
Der Headlock ist kein Bedienhebel und keine komplette Verriegelungsmechanik.
Er ist das fest am Sockel montierte Gegenstück.
Der seitliche Arretierhebel bewegt die eigentliche Verriegelung.
Der Headlock ermöglicht ihr das Einrasten beim hochgeklappten Motorkopf.
Welche Teile gehören noch in diesen Bereich?
Direkt daneben befinden sich mehrere Ersatzteile, die vollkommen andere Aufgaben erfüllen.
Arretierhebel Nr. 3
Der KitchenAid Arretierhebel Nr. 3 ist das äußere Bedienteil der älteren mehrteiligen Verriegelung.
Verriegelungs-Einbausatz
Bei entsprechender Konstruktion wird der komplette Arretierhebel-/Verriegelungshebel-Einbausatz verwendet.
Scharnierbolzen Nr. 7
Der KitchenAid Scharnierbolzen Nr. 7 ist die eigentliche Drehachse des Motorkopfes.
Madenschraube Nr. 51
Die KitchenAid Madenschraube Nr. 51 verhindert, dass dieser Scharnierbolzen seitlich aus dem Gelenk wandert.
Mit dieser Zuordnung lassen sich Fehlerbilder sehr sauber voneinander trennen.
Wann spricht vieles für einen defekten Headlock?
Wenn:
- sich der Motorkopf mechanisch normal hochklappen lässt,
- kein auffälliges seitliches Spiel vorhanden ist,
- der Verriegelungshebel beweglich ist,
- der Kopf aber in hochgeklappter Stellung nicht mehr hält,
sollte der Headlock Nr. 20 unbedingt kontrolliert werden.
Ist er sichtbar gebrochen oder fehlt, liegt die Ursache möglicherweise bereits vor Ihnen.
Warum der Austausch erklärungsbedürftig ist
KitchenAid zeigt dieses Bauteil in der Serviceunterlage, beschreibt seine praktische Erneuerung allerdings kaum.
Dabei ist der Headlock nicht geschraubt, sondern vernietet.
Die folgenden Montagehinweise stammen deshalb aus der Praxis einer unserer Partnerwerkstätten.
Alten Headlock entfernen
Zunächst wird das verbliebene Kunststoffteil entfernt.
Ist es bereits teilweise gebrochen, kann es vollständig abgezogen beziehungsweise abgebrochen werden.
Befestigungsniete entfernen
Danach muss die alte Niete aus dem Sockel heraus.
Je nach Zustand kann sie mit geeignetem Werkzeug vorsichtig herausgetrieben oder ausgebohrt werden.
Danach muss die Befestigungsstelle frei sein.
Neuen weißen Headlock einsetzen
Der neue Headlock besitzt zwei Kunststoffnasen.
Diese werden in die entsprechenden Öffnungen des Sockels gedrückt.
Dadurch befindet sich das Teil bereits in der vorgesehenen Position.
Mit Blindniete wieder befestigen
Die endgültige Befestigung erfolgt mit einer Blindniete.
Die Niete wird in eine Nietzange eingesetzt und durch das Befestigungsloch geführt.
Anschließend wird die Zange zwei- bis dreimal zusammengedrückt, bis sich die Niete festzieht und der überstehende Schaft abbricht.
Damit ist der neue Headlock wieder sicher mit dem Sockel verbunden.

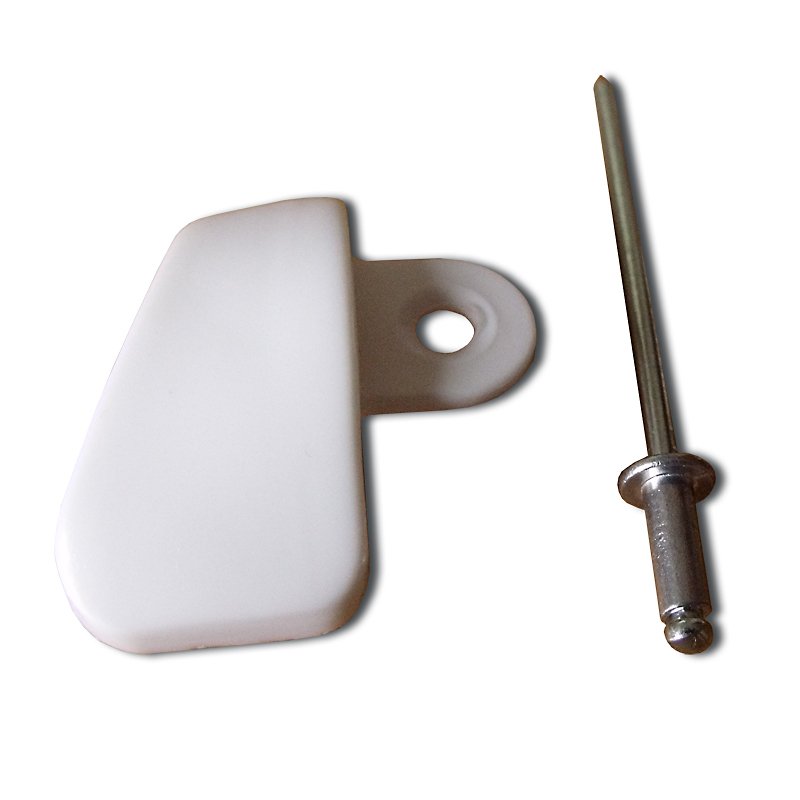

Passende Blindniete wird mitgeliefert
Wir haben eine passende Blindniete für diesen Zweck beschafft und legen sie jedem Headlock bei.
Der Lieferumfang besteht damit aus:
- weißem KitchenAid Headlock Nr. 20
- passender Blindniete
Eine Blindnietzange gehört nicht zum Lieferumfang.
Warum ist dieser Headlock weiß?
KitchenAid hat dieses Bauteil farblich an das Gehäuse angepasst.
Die Regel ist eindeutig:
Weiße KitchenAid → weißer Headlock.
Alle anderen Gehäusefarben → schwarzer Headlock.
Den schwarzen KitchenAid Headlock Nr. 20 führen wir ebenfalls.
Bei einer sehr alten Maschine kann weißer Kunststoff allerdings stark vergilbt sein. Entscheidend ist deshalb die ursprüngliche Gehäusefarbe, nicht der genaue heutige Farbton des alten Kunststoffteils.
Nicht jeder wackelnde Motorkopf braucht einen Headlock
Wenn der Kopf seitliches Spiel besitzt oder sich der Scharnierbolzen aus der Maschine herausarbeitet, handelt es sich um ein anderes Problem.
Dann sind Scharnierbolzen Nr. 7 und Madenschraube Nr. 51 die wichtigeren Prüfstellen.
Dagegen gilt:
Kopf klappt sauber, rastet oben aber nicht → Headlock und Verriegelung prüfen.
Diese Unterscheidung verhindert unnötige Ersatzteilbestellungen.
Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Bereich des Headlocks bei den Reparaturen am Sockel behandelt.
Die Serviceunterlage liefert die technische Grundlage; unsere zusätzlichen Montagehinweise ergänzen die praktische Erfahrung aus der Werkstatt.
Unser Rat
Ein Headlock ist klein, aber für genau eine Funktion unverzichtbar.
Wenn der hochgeklappte Motorkopf Ihrer weißen KitchenAid nicht mehr zuverlässig arretiert, prüfen Sie diesen Kunststoffhalter, bevor Sie größere Teile der Verriegelung ersetzen.
Ist er defekt, ist die Reparatur überschaubar.
Alten Headlock heraus – neuen einsetzen – mit der mitgelieferten Blindniete befestigen.
Damit kann eine vermeintlich komplizierte Verriegelungsstörung am Ende auf ein sehr kleines Ersatzteil zurückzuführen sein.
