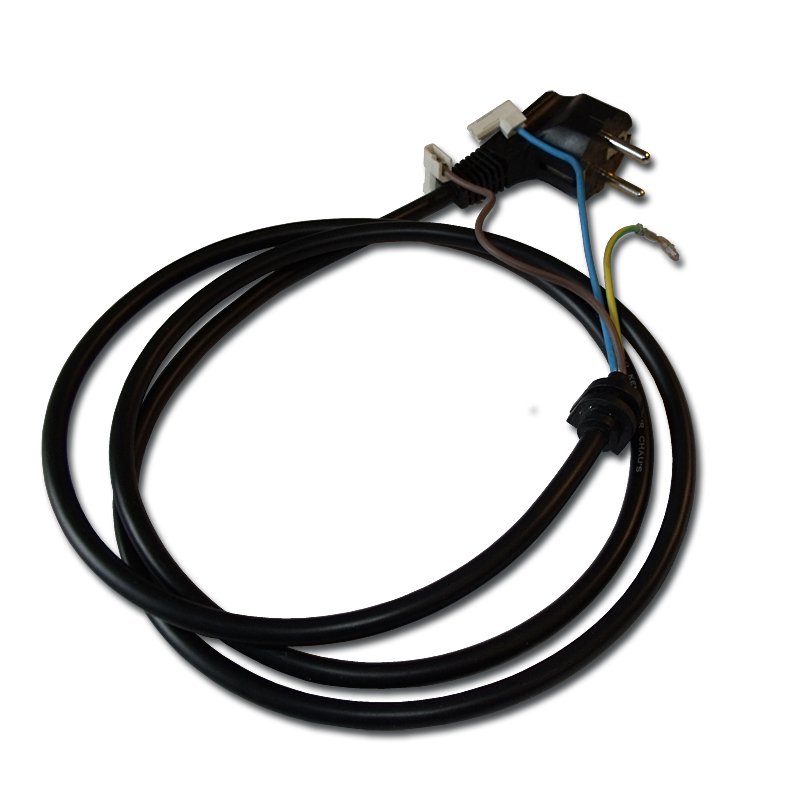

KitchenAid Netzkabel 230 V für K45 und KPM5 – vorkonfektioniert, schwarz, Deutschland-Stecker
-
- 29,95 € (UVP: 32,95 €) inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 9702319-18511 Lieferzeit 1 bis 3 Tage
-
Vorkonfektioniertes 230-V-Netzkabel für KitchenAid
Dieses KitchenAid Netzkabel ist als vollständige Anschlussleitung für Maschinen der klassischen K45- und KPM5-Konstruktion vorgesehen.
Das Kabel besitzt einen Deutschland-Stecker für 230 Volt und ist auf der Maschinenseite bereits vorkonfektioniert.
Die Gesamtlänge beträgt ungefähr 136 cm, das Gewicht etwa 150 g.
Für K45-Klappkopf und klassischen KPM5
Passend ist das Kabel für die beiden klassischen Maschinenbauarten:
- K45-Typ mit hochklappbarem Motorkopf
- KPM5-Typ mit feststehendem Motorkopf und Schüsselheber
Die beiden Konstruktionen unterscheiden sich zwar deutlich im Aufbau von Kopf und Schüsselaufnahme, verwenden aber das hier angebotene Anschlusskabel.
Die Passform sollte nicht auf andere KitchenAid-Serien übertragen werden.
Nicht für die großen KSM7-Maschinen
Für die Modelle KSM7580, KSM7581, KSM7590 und KSM7591 ist dieses Netzkabel nicht geeignet.
Auch KSM7990 und KSM7991 verwenden ein anderes Kabel.
Diese Baureihen besitzen eine andere elektrische beziehungsweise konstruktive Ausführung und benötigen deshalb die jeweils dafür vorgesehene Anschlussleitung.
Ausschließlich schwarze Ausführung erhältlich
Das Kabel wird nur noch in Schwarz angeboten.
Eine weiße Variante ist nicht mehr lieferbar.
Bei einer hellen KitchenAid kann die schwarze Leitung trotzdem problemlos eingesetzt werden. Das Netzkabel befindet sich größtenteils hinter der Maschine und steht daher optisch deutlich weniger im Vordergrund als lackierte Gehäuseteile.
Verbindung mit der Geschwindigkeitskontrollplatte
Die stromführenden Leitungen enden in Flachsteckkontakten.
Diese werden mit der KitchenAid Geschwindigkeitskontrollplatte / Steuerplatte verbunden.
Die Bezeichnung „Steuerplatte“ entspricht dabei der Terminologie unserer Reparaturanleitung.
Beim Ausbau sollten die Positionen und der Verlauf der Leitungen vor dem Abziehen der Kontakte sorgfältig betrachtet werden.
Erdungsleitung an der Lagerbrücke
Neben den stromführenden Anschlüssen gehört eine Erdungsleitung zum Netzkabel.
Diese wird an der Lagerbrücke Nr. 22 mit integriertem Führungslager angeschlossen.
Dieser Schutzleiter ist ein wichtiger Bestandteil der elektrischen Sicherheit der Maschine.
Beim Einbau muss die Verbindung deshalb vollständig und sicher wieder hergestellt werden.
Netzkabel auf Seite 4 der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird auf Seite 4 das Lösen des Netzkabels behandelt.
Die Anleitung hilft dabei, den Zugang zur Anschlussleitung und deren mechanische Befestigung innerhalb der Maschine nachzuvollziehen.
Gerade beim ersten Ausbau ist es sinnvoll, die vorhandene Kabelführung zu dokumentieren beziehungsweise genau zu betrachten.
Anschlüsse auf Seite 6 lösen
Auf Seite 6 wird die elektrische Trennung des Kabels behandelt.
Dort wird beschrieben, wie die Flachsteckkontakte des Netzkabels von der Geschwindigkeitskontrollplatte abgezogen und die Erdungsleitung von der Lagerbrücke gelöst werden.
Beim Einbau erfolgen diese Arbeitsschritte in umgekehrter Richtung.
Alle Steckverbindungen müssen anschließend fest und eindeutig auf ihren vorgesehenen Anschlüssen sitzen.
Wann ein kompletter Kabelwechsel sinnvoll ist
Ein beschädigtes Netzkabel sollte vollständig ersetzt werden, wenn beispielsweise:
- die Isolierung aufgescheuert oder eingeschnitten ist
- das Kabel gequetscht wurde
- der Stecker beschädigt ist
- die Leitung am Gehäuseeintritt Schäden aufweist
- die alte Anschlussleitung insgesamt ersetzt werden soll
Provisorische Reparaturen an einer netzspannungsführenden Leitung sind nicht empfehlenswert.
Mit dem vorkonfektionierten Ersatzkabel kann die komplette Anschlussleitung ersetzt werden.
Schutzleiter, Zugentlastung und Leitungsführung kontrollieren
Beim Zusammenbau ist nicht nur der elektrische Anschluss wichtig.
Das Netzkabel muss auch mechanisch richtig geführt werden. Es darf nicht an beweglichen Bauteilen liegen, zwischen Gehäuseteilen eingeklemmt werden oder an scharfkantigen Stellen scheuern.
Kabeldurchführung und Zugentlastung müssen wieder sicher montiert sein.
Vor dem Öffnen der Maschine Netzstecker ziehen. Elektrische Arbeiten im 230-Volt-Bereich sollten nur mit entsprechender Fachkenntnis ausgeführt werden.
Technische Daten und Lieferumfang
Sie erhalten:
- 1 vorkonfektioniertes KitchenAid Netzkabel
- für K45 und KPM5
- 230 Volt
- Deutschland-Stecker
- Farbe schwarz
- Länge ca. 136 cm
- Gewicht ca. 150 g
Weiße Ausführung nicht mehr lieferbar.
Nicht passend für KSM7580, KSM7581, KSM7590, KSM7591, KSM7990 und KSM7991.
