KitchenAid Motorkohlen-Einbausatz Nr. 47 – komplett ohne Motorkohlen, Kappe schwarz oder weiß
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 4162546-111091 Lieferzeit 1 bis 3 Tage
-
KitchenAid Motorkohlen-Einbausatz Nr. 47

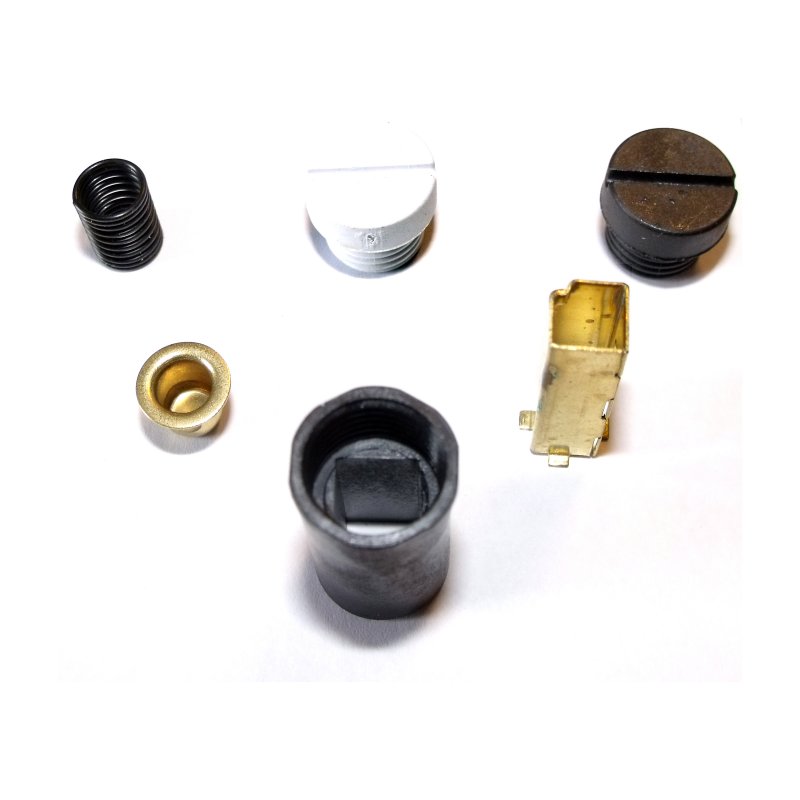

Der Motorkohlen-Einbausatz Nr. 47 enthält die Bauteile, die für den Aufbau der Kohlebürstenaufnahme benötigt werden.
Zum Satz gehören die Positionen 46, 28, 32, 33 und 34 der aktuellen Explosionszeichnung.
Damit umfasst der Lieferumfang die benötigten Komponenten von der Gewindebuchse bis zur äußeren Abdeckkappe.
Fünf Positionen als kompletter Einbausatz
Enthalten sind:
- Position 46
- Position 28
- Position 32
- Position 33
- Position 34
Das Gesamtgewicht des Satzes beträgt ca. 11 g.
Der Einbausatz eignet sich besonders dann, wenn mehrere Bestandteile einer bereits demontierten Kohlebürstenaufnahme fehlen oder ersetzt werden müssen.
Keine Motorkohlen im Lieferumfang
Die eigentlichen Motorkohlen sind nicht enthalten.
Für die Motorreparatur werden zwei Kohlebürsten benötigt. Unser KitchenAid Motorkohlen-Austauschsatz Nr. 29 mit 2 Stück enthält die vollständig benötigte Menge.
Wer sowohl die Aufnahme erneuert als auch neue Kohlebürsten benötigt, muss deshalb den Einbausatz Nr. 47 und den Motorkohlen-Satz Nr. 29 bestellen.
Kohlenkappe Nr. 34 in Schwarz oder Weiß
Die äußere Abdeckkappe Nr. 34 gehört zum Lieferumfang.
Sie können zwischen Schwarz und Weiß wählen. Bitte die gewünschte Farbe bei der Bestellung auswählen.
Die weiße Kappe kann aufgrund ihrer schwierigeren Beschaffung zeitweise länger nicht verfügbar sein. Als Alternative kann die schwarze Ausführung verwendet werden.
Auch an einer weißen KitchenAid ist Schwarz optisch gut vertretbar, da weitere sichtbare Bedienelemente wie die Knöpfe von Geschwindigkeits- und Arretierhebel ebenfalls schwarz ausgeführt sind.
Kohlenschacht Nr. 28 führt die Motorkohle
Zum Einbausatz gehört der Kohlenschacht Nr. 28 aus Messing.
In diesen wird die Motorkohle mit dem Kopf voran eingeschoben. Die Kohle sitzt im Schacht, die Feder zeigt nach außen und wird durch die Kohlenkappe gehalten.
Wenn nur der Schacht benötigt wird, ist der KitchenAid Kohlenschacht Nr. 28 / Brush Holder Insert auch einzeln verfügbar.
Auf die richtige Drehstellung der Motorkohlen achten
Die Motorkohlen müssen nicht nur mit dem Kopf voran eingesetzt, sondern auch richtig gedreht werden.
Auf der Seite des Geschwindigkeitshebels zeigt die Abschrägung etwa nach 10 Uhr.
Auf der Seite des Arretierhebels zeigt sie etwa nach 4 Uhr.
Eine falsche Einbaulage kann dazu führen, dass der Motor trotz neuer Kohlebürsten nicht ordnungsgemäß läuft.
Einzelne Komponenten ebenfalls erhältlich
Neben dem kompletten Einbausatz führen wir mehrere Bestandteile einzeln.
Dazu gehören die schwarze Kohlebürstenhalter-Kappe Nr. 34, die weiße Kohlebürstenhalter-Kappe Nr. 34 und der Kohlenschacht Nr. 28.
So kann je nach Zustand der Maschine entweder gezielt ein Einzelteil oder der vollständige Einbausatz verwendet werden.
Reparaturanleitung für die Kohlebürstenaufnahme
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird der Umgang mit den Motorkohlen gezeigt.
Der Ausbau wird auf Seite 9, der Einbau auf Seite 13 behandelt.
Die Anleitung hilft beim Wiederzusammenbau und bei der korrekten Ausrichtung der Kohlebürsten.
Vor Beginn der Arbeiten muss die KitchenAid vollständig vom Stromnetz getrennt werden.
Lieferumfang
Sie erhalten:
- 1 Motorkohlen-Einbausatz Nr. 47
- Positionen 46, 28, 32, 33 und 34
- Kohlenkappe Nr. 34 wahlweise schwarz oder weiß
- Gewicht: ca. 11 g
Nicht enthalten: Motorkohlen Nr. 29.
