KitchenAid Kohlebürsten / Motorkohlen Nr. 29 – 2 Stück Austauschsatz
-
- 19,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W10380496-10671 Lieferzeit 1 bis 3 Tage
-

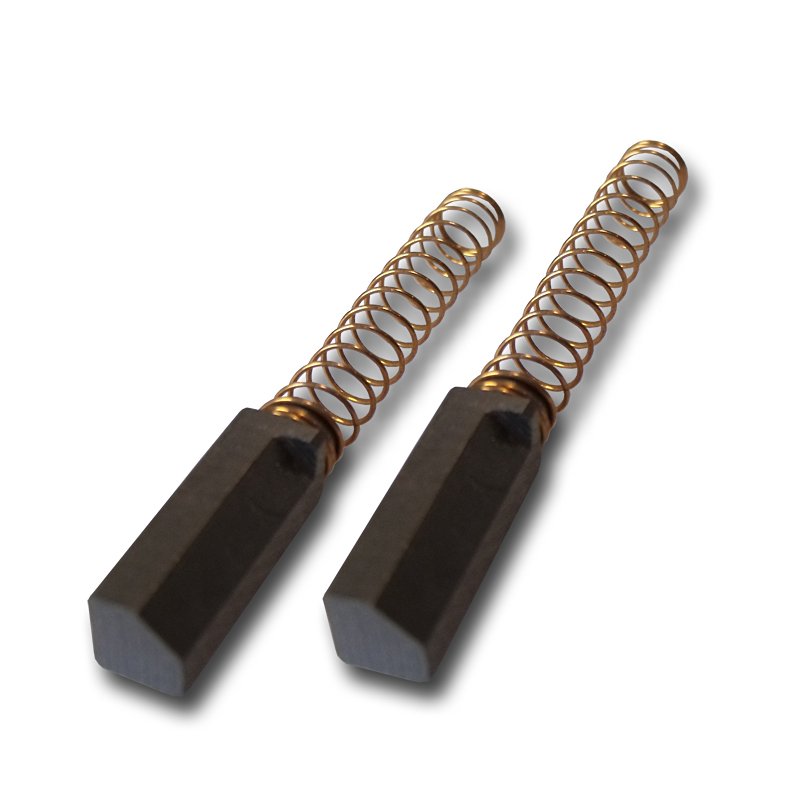

Zwei KitchenAid Kohlebürsten Nr. 29 für die Motorreparatur
Die Motorkohlen einer KitchenAid-Küchenmaschine unterliegen während des Betriebs einem normalen Verschleiß. Je länger die Maschine genutzt wird, desto kürzer werden die Kohlebürsten.
Dieser Reparatursatz enthält 2 Kohlebürsten, Position Nr. 29 der aktuellen Explosionszeichnung. Beide Motorkohlen sollten bei einer Reparatur gemeinsam ersetzt werden. Der Satz enthält deshalb bereits die vollständige benötigte Menge.
Die Kohlebürsten übertragen den elektrischen Strom auf den rotierenden Teil des Motors. Sind sie zu weit abgenutzt oder liegen nicht mehr zuverlässig an, kann der Motor nicht mehr störungsfrei arbeiten.
Welche Probleme können verschlissene Kohlebürsten verursachen?
Ein unruhiger Motorlauf, Unterbrechungen während des Betriebs, ein nur noch sporadisches Anlaufen oder ein vollständig stehengebliebener Motor können mit verschlissenen Kohlebürsten zusammenhängen.
Gerade weil Motorkohlen typische Verschleißteile sind, sollten sie bei solchen Fehlerbildern kontrolliert werden.
Trotzdem darf aus dem Symptom allein nicht geschlossen werden, dass ausschließlich die Kohlebürsten defekt sind. Auch andere Bauteile der Motorsteuerung oder Mechanik können ähnliche Auffälligkeiten verursachen.
Kohlebürstenwechsel als überschaubare Reparatur
Sind die vorhandenen Motorkohlen tatsächlich verschlissen, ist der Austausch deutlich weniger aufwendig als eine umfangreiche Motorreparatur.
Mit entsprechendem handwerklichem Geschick lässt sich der Kohlebürstenwechsel auch selbst durchführen.
Vor Beginn jeder Arbeit muss die KitchenAid vollständig vom Stromnetz getrennt sein.
Nach dem Entfernen der alten Kohlen ist beim Einsetzen der Ersatzteile vor allem die richtige Orientierung wichtig.
Kohlebürsten richtig einsetzen: 10-Uhr- und 4-Uhr-Stellung
Die neuen Kohlebürsten können nicht beliebig gedreht eingesetzt werden.
Auf der Maschinenseite mit dem Geschwindigkeitshebel muss die abgeschrägte Seite nach hinten oben zeigen. Als Orientierung entspricht dies ungefähr 10 Uhr.
Auf der Seite des Verriegelungshebels muss die Abschrägung dagegen nach hinten unten zeigen, ungefähr 4 Uhr.
Wird eine Kohlebürste falsch eingesetzt, kann der Motor trotz neuer Kohlen nicht korrekt anlaufen.
Deshalb sollte nach der Montage die Lage beider Motorkohlen noch einmal sorgfältig kontrolliert werden.
Maße der Kohlebürsten Nr. 29
In der aktuellen Explosionszeichnung sind die Motorkohlen als Position Nr. 29 bezeichnet.
Die Gesamtlänge beträgt 58 mm. Davon entfallen 20 mm auf den Kohlekörper und 38 mm auf die Feder. Der komplette Zweiersatz wiegt ca. 2 g.
Im Lieferumfang befinden sich 2 Kohlebürsten, also die für eine vollständige Motorreparatur benötigte Menge.
Diese Teilenummern werden ersetzt
Der Kohlebürstensatz ersetzt beziehungsweise entspricht AP5178083, W10260958, 9706416, 1938379, 3184115, 3184115D, 4159774, 4159794, 4159795, 4162648, 4169975, 4176056, AH3495098, EA3495098 und PS3495098.
Die Vielzahl unterschiedlicher Referenznummern erklärt sich dadurch, dass für diese Kohlebürsten im Laufe der Jahre verschiedene Nummern in Ersatzteil- und Vergleichslisten verwendet wurden.
Reparaturanleitung für Aus- und Einbau
Der Wechsel der Kohlebürsten wird in unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung an zwei Stellen behandelt.
Der Ausbau ist auf Seite 9 beschrieben. Auf Seite 13 wird der Einbau der Motorkohlen gezeigt.
Damit stehen neben den Produktinformationen auch konkrete Reparaturhinweise für den Wechsel zur Verfügung.
Einbausatz Nr. 47 und weitere Einzelteile
Wenn bei der Demontage Teile der Kohlebürstenaufnahme fehlen oder beschädigt wurden, können diese ebenfalls separat ersetzt werden.
Dafür führen wir den vollständigen KitchenAid Motorkohlen-Einbausatz Nr. 47.
Die äußeren Kappen sind einzeln als KitchenAid Kohlenkappe Nr. 34 schwarz und KitchenAid Kohlenkappe Nr. 34 weiß verfügbar.
Ebenso kann der KitchenAid Kohlenschacht / Brush Holder Insert Nr. 28 aus Messing einzeln ersetzt werden.
So lässt sich die Kohlebürstenaufnahme auch dann vollständig wiederherstellen, wenn bei einer früheren Demontage Einzelteile verloren gegangen sind.
Beide Motorkohlen gemeinsam erneuern
Da beide Kohlebürsten während des Betriebs gleichzeitig beansprucht werden, sollten sie auch gemeinsam ersetzt werden.
Der Austausch nur einer einzelnen Kohle würde eine bereits ähnlich beanspruchte zweite Kohlebürste im Motor belassen.
Aus diesem Grund enthält der angebotene Reparatursatz zwei neue Motorkohlen Nr. 29.
Nach dem Einbau sollte noch einmal geprüft werden, ob beide Kohlen frei in ihren Führungen sitzen und mit ihrer Abschrägung korrekt in 10-Uhr- beziehungsweise 4-Uhr-Position stehen.
Video zum Austausch der Kohlebürsten
Direkt nach dieser Produktbeschreibung befindet sich zusätzlich ein englischsprachiges YouTube-Video, das den Austausch der KitchenAid Motorkohlen anschaulich demonstriert.
Das Video ergänzt die Reparatur- und Serviceanleitung und macht den praktischen Ablauf gut nachvollziehbar.
Hier finden Sie ein anschauliches Video in Englisch zum Motorkohlentausch:
