KitchenAid O-Ring Nr. 53 für Center Shaft Nr. 19 – Dichtring der Zentralwelle
-
- 1,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 6750055 Lieferzeit 1 bis 3 Tage
-

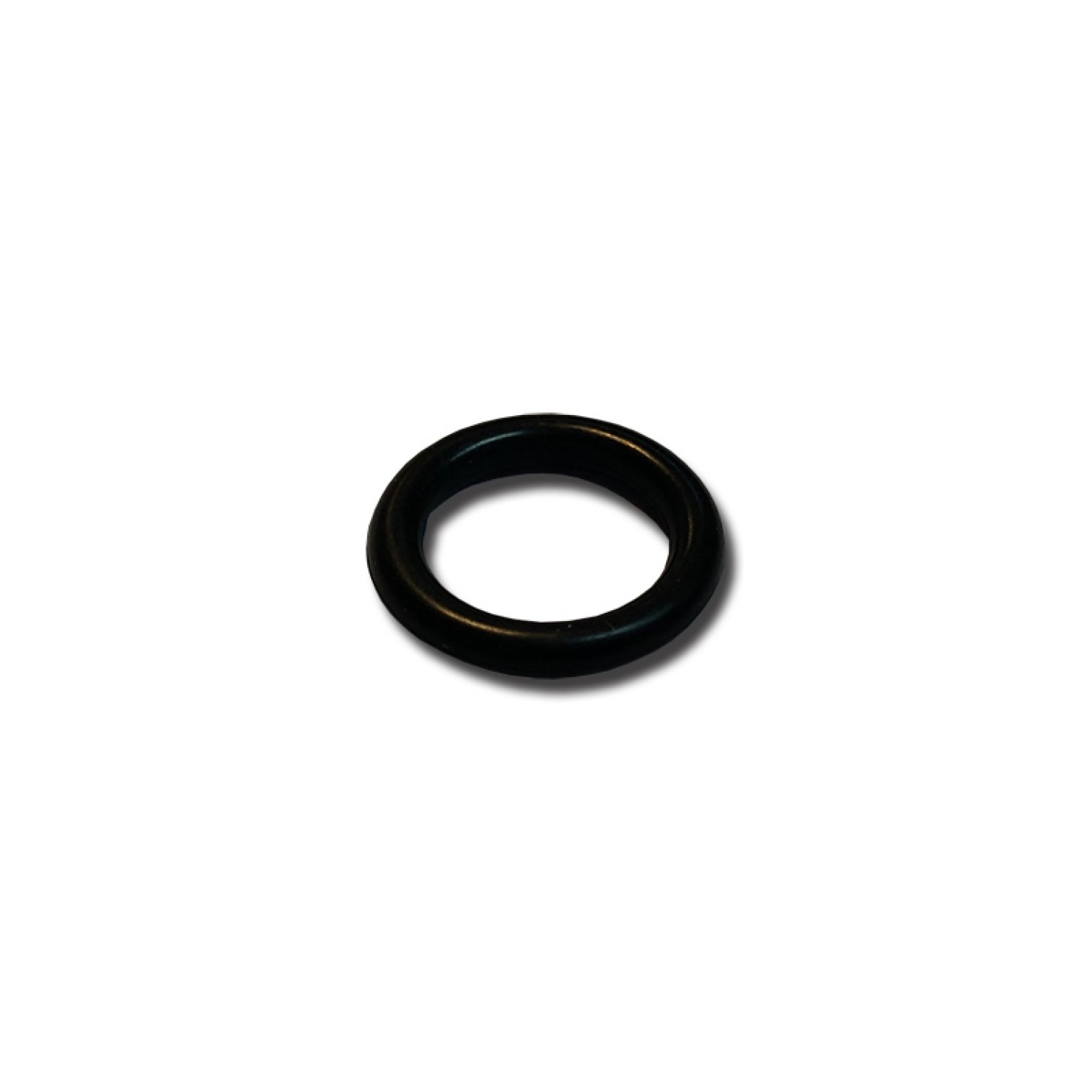

KitchenAid O-Ring Nr. 53 an der Zentralwelle

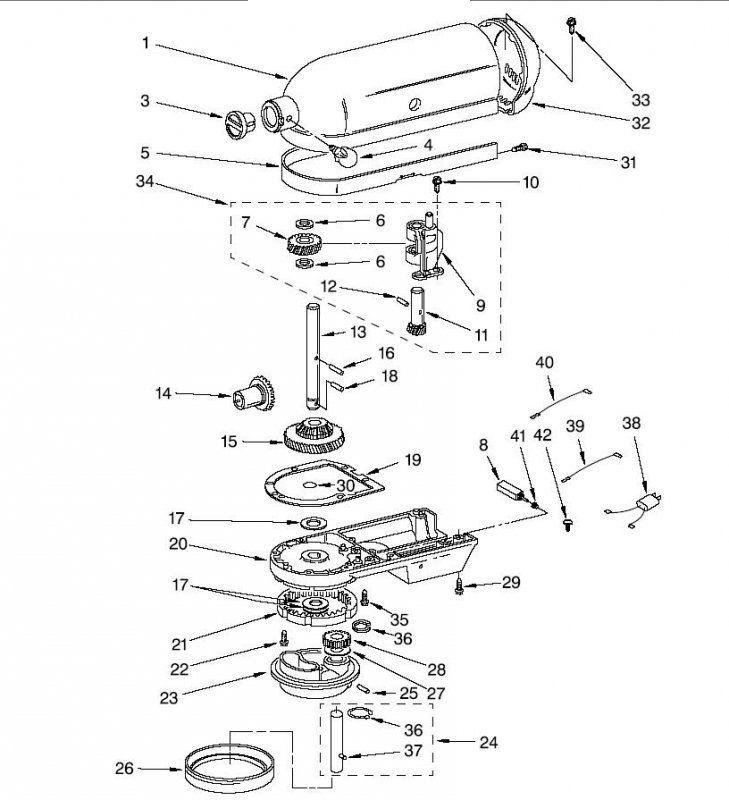

Der KitchenAid O-Ring Nr. 53 gehört zum Center Shaft Nr. 19.
Diese senkrechte Zentralwelle ist Bestandteil des Getriebes und führt aus dem geschmierten Getriebebereich nach unten in Richtung Planeteneinheit.
Der O-Ring sitzt am unteren Ende des Center Shaft und dient dort als Dichtelement.
Funktion innerhalb der Center-Shaft-Baugruppe
Der Center Shaft übernimmt mehrere Aufgaben innerhalb des KitchenAid-Getriebes.
Er führt Getriebekomponenten, wird in entsprechenden Lagerstellen geführt und ist in die Kraftübertragung innerhalb der Maschine eingebunden.
Der O-Ring dichtet die Welle an ihrem unteren Bereich gegenüber dem Getriebe ab.
Damit gehört er funktional unmittelbar zum Center Shaft und sollte bei dessen Ausbau immer mit betrachtet werden.
Warum ein intakter O-Ring wichtig ist
Im Getriebe befindet sich eine größere Menge Schmierfett.
Dieses Fett soll im dafür vorgesehenen Getriebebereich verbleiben.
Da der Center Shaft nach unten aus diesem Bereich herausführt, muss die Welle an dieser Stelle abgedichtet werden.
Der O-Ring trägt dazu bei, dass Schmierstoff nicht unnötig entlang der Welle nach unten wandert.
Typische Gründe für einen Austausch
Ein O-Ring sollte ersetzt werden, wenn er:
- spröde geworden ist
- seine Elastizität verloren hat
- abgeflacht ist
- Risse aufweist
- verformt wurde
- beim Zerlegen beschädigt wurde
Gerade bei älteren Maschinen kann ein O-Ring auch dann gealtert sein, wenn er auf den ersten Blick noch vollständig aussieht.
Bei ausgebautem Center Shaft lässt er sich mit vergleichsweise geringem Zusatzaufwand erneuern.
Center Shaft und O-Ring auf Seite 17
Unsere 42-seitige KitchenAid Reparatur- und Serviceanleitung behandelt auf Seite 17 die Montage des Center Shaft.
Dort wird beschrieben, dass das Wellenende gegenüber dem O-Ring in den unteren Getriebedeckel eingesetzt wird.
Nach der Montage soll außerdem überschüssiger Schmierstoff am unteren Ende des Center Shaft im Bereich des O-Rings entfernt werden.
Der Seitenverweis ist damit für die Position und den Einbau dieses Bauteils unmittelbar relevant.
Beim Ausbau den Zustand des Center Shaft prüfen
Ist die Zentralwelle bereits ausgebaut, sollte ihr Zustand sorgfältig kontrolliert werden.
Zu beachten sind:
- Lager- und Laufflächen
- sichtbare Einlaufspuren
- Vertiefungen
- Verfärbungen
- Stiftbohrungen
- mechanische Beschädigungen
Ist die Welle selbst stark verschlissen oder beschädigt, kann auch ein neuer O-Ring keine ordnungsgemäße mechanische Funktion wiederherstellen.
Der Center Shaft Nr. 19 ist deshalb ebenfalls separat erhältlich.
Ölspuren können auf die Fettfüllung zurückzuführen sein
Wenn sich unterhalb des Getriebes dunkle oder ölige Rückstände zeigen, muss nicht zwingend allein der O-Ring die Ursache sein.
Bei älteren KitchenAid-Maschinen kann sich das ursprüngliche schwarze Getriebefett mit der Zeit verändern und entmischen.
Dabei entsteht ein dünnflüssigerer Anteil, der sich leichter entlang von Wellen und Lagerstellen bewegt.
Ist die Fettfüllung bereits deutlich gealtert, sollte bei einer Getriebeüberholung nicht nur der Dichtring ersetzt werden.
Getriebefett bei der Reparatur vollständig erneuern
Für Arbeiten am Center Shaft muss das Getriebe weitgehend geöffnet werden.
Damit ist der Zeitpunkt günstig für eine gründliche Reinigung und eine vollständige Neubefüllung.
Dafür führen wir das braune, langzeitstabile KitchenAid Getriebefett.
Alternativ steht das weiße, lebensmittelechte KitchenAid Getriebefett mit NSF-H1-Zertifizierung zur Verfügung.
Bei bereits entmischtem oder stark gealtertem Fett sollte die alte Füllung möglichst vollständig entfernt werden.
KPM5 und die Hobart K5-A
Der entsprechende klassische Center-Shaft-Aufbau wird auch beim KPM5-Typ verwendet.
Technisch hierzu gehört ebenfalls die Hobart K5-A, die von Hobart als Professional-KitchenAid unter eigenem Namen angeboten wurde.
Bei dieser Konstruktion gehört der O-Ring ebenfalls zur betreffenden Center-Shaft-Baugruppe und sollte beim Ausbau der Welle mit kontrolliert werden.
Lieferumfang
Sie erhalten:
- 1 KitchenAid O-Ring Nr. 53
- für den Center Shaft Nr. 19
- Dichtring für den unteren Bereich der Getriebewelle
- geeignet für Reparatur und Überholung der entsprechenden Center-Shaft-Baugruppe
