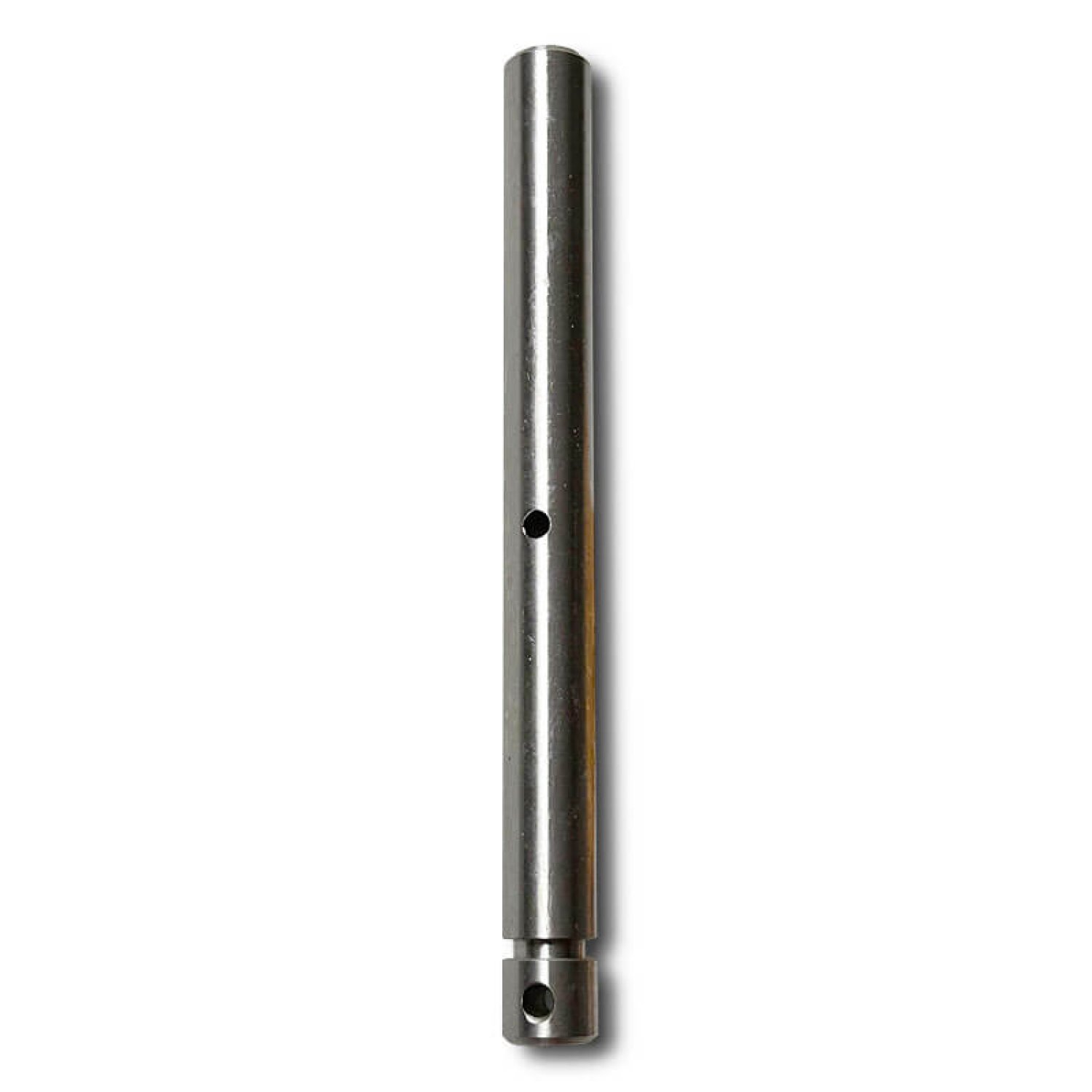

KitchenAid Center Shaft Nr. 19 – vertikale Zentralwelle im Getriebe
-
-
22,95 €
inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: 4161956-240026-14381
zur Zeit nicht lieferbar
Nicht lieferbar
-
KitchenAid Center Shaft Nr. 19 – Zentralwelle zwischen Getriebe und Planeteneinheit

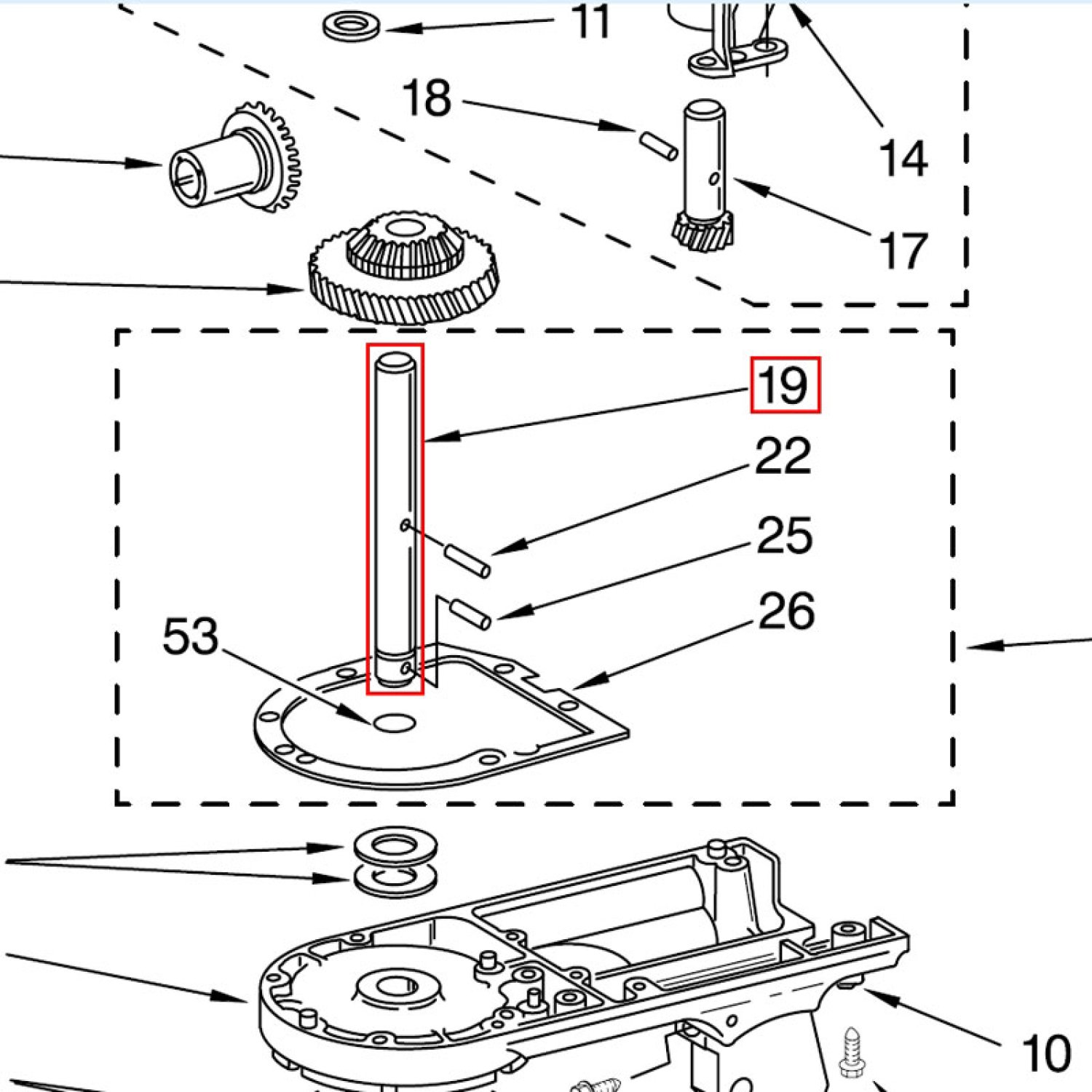

Der KitchenAid Center Shaft Nr. 19 ist die senkrecht durch das Getriebe verlaufende Zentralwelle der klassischen KitchenAid-Küchenmaschinen.
Auf ihm sitzt das Center Gear. Der Center Shaft übernimmt dessen Drehbewegung und leitet sie nach unten zur Planeteneinheit weiter. Von dort gelangt die Bewegung schließlich zum eingesetzten Rührwerkzeug.
Der Center Shaft ist damit weit mehr als nur eine Achse: Er ist ein gelagertes und kraftübertragendes Bauteil des kompletten Rührantriebs.
Vereinfacht lässt sich der Kraftweg so darstellen:
Getriebe → Center Gear → Center Shaft Nr. 19 → Planeteneinheit → Rührwerkzeug
So sind Center Gear und Center Shaft miteinander verbunden
Das KitchenAid Center Gear / Zentralzahnrad sitzt auf dem Center Shaft.
Die Drehmomentübertragung erfolgt über einen quer durch den Center Shaft eingesetzten Mitnehmerstift. Dieser Stift greift beim Zusammenbau in die dafür vorgesehene Aufnahme des Center Gear ein.
Ist alles korrekt montiert, gilt:
Dreht sich das Center Gear, muss sich der Center Shaft unmittelbar mitdrehen.
Diese Verbindung ist einfach aufgebaut, muss beim Zusammenbau aber sauber sitzen.
Typische Verschleißstellen am Center Shaft
KitchenAid nennt in der Reparaturanleitung ein sehr brauchbares Kriterium zur Beurteilung des Center Shaft.
Besonders die Lagerflächen sollen kontrolliert werden.
Auffällig sind insbesondere:
- dunkelgraue Laufstellen
- eingelaufene Lagerbereiche
- eingedrückte beziehungsweise deutlich verschlissene Flächen
Sind solche Spuren vorhanden, sollte der Center Shaft ersetzt werden.
Gerade die dunkelgrauen Laufbereiche sind ein hilfreicher Hinweis, weil die Welle äußerlich ansonsten durchaus noch brauchbar aussehen kann.
Nicht nur den Center Shaft ansehen – auch seine Lagerung prüfen
Ein neuer Center Shaft löst das Problem nicht, wenn die Welle anschließend wieder in einer bereits stark verschlissenen Lagerstelle läuft.
Deshalb muss gleichzeitig geprüft werden, ob die untere Lagerstelle noch sauber und ausreichend spielfrei führt.
Ist diese Lagerstelle deutlich ausgeschlagen, gehört auch die entsprechende untere Getriebeabdeckung beziehungsweise Lagerung zur Reparatur.
Die sinnvolle Diagnose lautet daher:
Center Shaft verschlissen → Center Shaft erneuern.
Center Shaft und Lagerstelle verschlissen → auch die Lagerung in die Reparatur einbeziehen.
Ausbau des Center Shaft – Seite 16 und 17
In unserer 42-seitigen deutschen KitchenAid Reparatur- und Serviceanleitung wird der Ausbau des Center Shaft auf Seite 16 und 17 gezeigt.
Der Ablauf:
Der Center Shaft wird zunächst nach oben geschoben, bis der quer durch die Welle sitzende Mitnehmerstift zugänglich wird.
Der Stift wird herausgenommen.
Anschließend kann der Center Shaft nach unten aus der Getriebebaugruppe gezogen werden.
Danach lassen sich die Lagerflächen der Welle sowie die zugehörigen Lagerstellen kontrollieren.
Wiedereinbau des Center Shaft
Beim Zusammenbau wird der Center Shaft von unten wieder eingesetzt und nach oben geschoben.
Danach wird der Mitnehmerstift wieder durch die Welle geführt und mittig ausgerichtet.
Nun wird der Center Shaft abgesenkt und dabei so gedreht, dass der Stift korrekt in die Aufnahme des Center Gear eingreift.
Anschließend sollte immer geprüft werden:
Center Gear und Center Shaft müssen sich als Einheit drehen.
Aber damit ist die Getriebereparatur noch nicht vollständig abgeschlossen.
Ein sehr wichtiger Punkt: Zahnflankenspiel kontrollieren
Gerade dieser Zusammenhang kommt in der KitchenAid-Reparaturanleitung zu kurz:
Nach dem Zusammenbau muss das Zahnflankenspiel der miteinander kämmenden Zahnräder kontrolliert werden.
Das ist nach den Erfahrungen unserer KitchenAid-Partnerwerkstätten ausgesprochen wichtig.
Zwischen den Zahnflanken soll ein kleines, fühlbares Spiel verbleiben.
Die Zahnräder dürfen weder gegeneinander verspannt laufen noch auffällig lose ineinandergreifen.
Zur Prüfung wird eines der miteinander kämmenden Zahnräder festgehalten, während das andere vorsichtig hin- und herbewegt wird.
Richtig eingestellt ist die Baugruppe, wenn:
- ein kleines Spiel fühlbar bleibt
- sich das Getriebe frei und leicht drehen lässt
- keine Schwergängigkeit oder Vorspannung vorhanden ist
- das Spiel aber auch nicht übermäßig groß ausfällt
Die Prüfung sollte an mehreren Stellen über eine vollständige Umdrehung vorgenommen werden.
Zu wenig Zahnflankenspiel
Ist praktisch kein Spiel vorhanden, greifen die Zahnräder zu stramm ineinander.
Das kann zu erhöhter Reibung, zusätzlicher Belastung, Erwärmung und verstärktem Verschleiß der Zahnflanken führen.
Das Getriebe darf nicht mechanisch verspannt laufen.
Zu viel Zahnflankenspiel
Auch ein deutlich zu großes Spiel ist ungünstig.
Dann greifen die Zähne weniger tief ineinander. Die wirksame Kontaktfläche wird kleiner und die auftretenden Kräfte werden ungünstiger auf die Zahnflanken verteilt.
Mögliche Folgen sind:
- stärkere Getriebegeräusche
- auffälliges Spiel
- ungünstige Lastverteilung
- vorzeitiger Zahnradverschleiß
Das Ziel ist deshalb ein kleines, gleichmäßiges Zahnflankenspiel bei frei laufender Getriebemechanik.
Die Distanzscheiben beeinflussen den Zahneingriff
Für die korrekte Einstellung spielen die Distanzscheiben beziehungsweise Shim Washers eine wichtige Rolle.
Sie beeinflussen die axiale Position des Center Gear und damit auch den Zahneingriff.
Auf Seite 17 der KitchenAid-Reparaturanleitung ist eine solche Scheibe ausdrücklich als Shim Washer bezeichnet.
Was dort jedoch kaum erklärt wird: Über diese Distanzierung lässt sich die Position der Baugruppe beeinflussen – und damit letztlich auch das Zahnflankenspiel.
Wir führen dafür zwei Varianten:
KitchenAid Distanzscheibe / Fiberring Nr. 23 und 29 – Original, 1 Stück
KitchenAid Distanzscheiben Nr. 23 und 29 – Nachbau, 4 Stück
Die Originalscheibe hat etwa 1,20 mm Stärke, unsere Nachbauausführung etwa 1,15 mm.
Nicht automatisch dieselbe Anzahl Scheiben wieder einbauen
Beim Zerlegen sollte selbstverständlich festgehalten werden, wie viele Distanzscheiben vorhanden waren.
Aber diese Anzahl ist nur ein Ausgangspunkt, keine Garantie für die richtige Einstellung.
Gerade ältere KitchenAid wurden häufig schon einmal repariert. Dabei kann bereits früher eine falsche Scheibenzahl eingebaut oder eine Scheibe übersehen worden sein.
Entscheidend ist deshalb nicht nur:
Wie viele Scheiben waren vorher eingebaut?
Sondern:
Wie ist das tatsächliche Zahnflankenspiel nach dem Zusammenbau?
Häufige Falle: Distanzscheibe klebt unter dem Center Gear
Eine Distanzscheibe kann durch das Getriebefett an der Unterseite des alten Center Gear haften bleiben.
Von oben ist sie dann leicht zu übersehen.
Wird das Zahnrad anschließend gereinigt oder entsorgt, verschwindet die Scheibe unbemerkt mit ihm.
Danach wird das neue Center Gear eingebaut, aber seine axiale Position stimmt nicht mehr.
Damit verändert sich auch das Zahnflankenspiel.
Aus unseren Partnerwerkstätten kennen wir Fälle, bei denen wiederholte Zahnradschäden letztlich auf eine seit einer früheren Reparatur fehlende Distanzscheibe zurückzuführen waren.
Deshalb:
Beim Ausbau des Center Gear immer auch dessen Unterseite auf anhaftende Distanzscheiben kontrollieren.
Center Gear bei ausgebautem Center Shaft gleich mitprüfen
Wenn der Center Shaft bereits ausgebaut ist, liegt das Center Gear ohnehin frei.
Das KitchenAid Center Gear / Zentralzahnrad sollte dann ebenfalls sorgfältig kontrolliert werden.
Zu beachten sind insbesondere:
- Zustand der Zahnflanken
- ausgebrochene oder beschädigte Zähne
- auffällige Laufspuren
- Verschleiß im Mitnehmerbereich
- ungewöhnlich großes Spiel
Das Center Gear kämmt direkt mit dem Hub Gear.
Bei einem verschleißbedingten Zahnradschaden sollte deshalb auch dieses Gegenrad überprüft werden.
Center Gear und Hub Gear gemeinsam ersetzen?
Wenn beide Zahnräder bereits dieselbe lange Betriebszeit hinter sich haben und deutliche Verschleißspuren zeigen, empfehlen erfahrene KitchenAid-Werkstätten häufig den gemeinsamen Austausch.
Der Grund ist einfach:
Ein neues Zahnrad arbeitet sonst direkt mit einem bereits stark eingelaufenen Gegenrad zusammen.
Das kann die neue Verzahnung ungünstig belasten.
Dafür bieten wir das KitchenAid Center Gear + Hub Gear im Set an.
Gerade bei stark verschlissenen Zahnflanken sollte man hier nicht am falschen Ende sparen.
Der Center Shaft verbindet Getriebe und Planetenrührwerk
Der Center Shaft führt nach unten bis zur Planeteneinheit.
Dort wird das Planetenrührwerk auf die Welle geschoben und über einen Kerbstift befestigt.
Damit stellt der Center Shaft tatsächlich die mechanische Verbindung zwischen dem Getriebe im Maschinenkopf und der sichtbaren Rührbewegung unter der Küchenmaschine her.
Bei Problemen in diesem Bereich lohnt deshalb eine klare Unterscheidung:
Center Shaft eingelaufen → Center Shaft ersetzen.
Lagerung ausgeschlagen → Lagerstelle prüfen.
Center Gear beschädigt → Zahnrad und Gegenrad kontrollieren.
Zahnflankenspiel falsch → Distanzierung überprüfen.
Planeteneinheit beschädigt → Planeteneinheit separat untersuchen.
Getriebegeräusche haben nicht immer nur mit einem Zahnrad zu tun
Wenn eine KitchenAid im Getriebe ungewöhnlich laut läuft, wird häufig zuerst das Worm Gear oder Center Gear verdächtigt.
Das ist naheliegend, aber nicht vollständig.
Auch ein verschlissener Center Shaft oder eine ausgeschlagene Lagerstelle kann dafür sorgen, dass die Zahnräder nicht mehr exakt in ihrer vorgesehenen Position laufen.
Damit verändert sich wiederum der Zahneingriff.
Eine gründliche Reparatur betrachtet deshalb Welle, Lagerung, Zahnräder, Distanzscheiben und Zahnflankenspiel gemeinsam.
Frisches Getriebefett ersetzt keine Reparatur
Bei geöffnetem Getriebe wird häufig auch das alte Fett erneuert.
Das ist sinnvoll.
Frisches Fett kann jedoch keine eingelaufene Welle, keine verschlissene Lagerstelle und kein falsches Zahnflankenspiel ausgleichen.
Deshalb sollte die Reihenfolge immer sein:
- Center Shaft prüfen
- Lagerstellen prüfen
- Center Gear und Hub Gear kontrollieren
- Distanzscheiben kontrollieren
- Zahnflankenspiel einstellen beziehungsweise prüfen
- erst danach endgültig fetten und zusammenbauen
Reparaturanleitung und Werkstatterfahrung ergänzen sich
Unsere 42-seitige deutsche KitchenAid Reparatur- und Serviceanleitung zeigt auf Seite 16 und 17 sehr gut den mechanischen Auf- und Abbau der Center-Shaft-Baugruppe.
Dort finden Sie unter anderem:
- Ausbau des Center Gear
- Hochschieben des Center Shaft
- Herausnehmen des Mitnehmerstifts
- Ausbau des Center Shaft
- Prüfung der Lagerflächen
- Kontrolle der unteren Lagerstelle
- Wiedereinbau des Center Shaft
- Wiedereinsetzen des Mitnehmerstifts
- Position der Shim Washer
Ein Punkt wird dort allerdings nicht ausreichend erklärt:
Das Zahnflankenspiel muss nach dem Zusammenbau kontrolliert und gegebenenfalls über die Distanzierung angepasst werden.
Diesen Hinweis geben wir aufgrund der praktischen Erfahrungen unserer KitchenAid-Partnerwerkstätten ausdrücklich hinzu.
Unser Rat
Wenn der Center Shaft Nr. 19 bereits freiliegt, sollte die Gelegenheit für eine gründliche Prüfung genutzt werden.
Schauen Sie nicht nur auf die Welle selbst.
Prüfen Sie auch:
- ihre Lagerstellen
- das Center Gear
- das Hub Gear
- die Mitnehmerverbindung
- sämtliche Distanzscheiben
- das Zahnflankenspiel
Ein neues Bauteil allein garantiert noch keine gute Reparatur.
Erst wenn Center Shaft, Lagerung, Zahnräder und Distanzierung sauber zusammenspielen, ist die Getriebebaugruppe wirklich wieder korrekt aufgebaut.
