KitchenAid Distanzscheibe / Fiberring Nr. 23 und 29 – Original, 1 Stück
-
- 10,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W10323378-14841 Lieferzeit 1 bis 3 Tage
-
KitchenAid Distanzscheibe Nr. 23 und 29 – warum dieser kleine Fiberring so wichtig ist
Bei einer Getriebereparatur fallen zuerst die großen Bauteile auf: Zahnräder, Wellen, Lager und Gehäuseteile.
Eine dünne Fiberscheibe wirkt dagegen beinahe nebensächlich.
Beim klassischen KitchenAid-Getriebe kann aber genau dieses kleine Teil darüber entscheiden, ob neue Getriebezahnräder dauerhaft halten oder bereits nach kurzer Zeit wieder ungewöhnlich stark verschleißen.
Diese originale KitchenAid Distanzscheibe wird in der Explosionszeichnung an den Positionen 23 und 29 gezeigt und besitzt eine Stärke von 1,20 mm.
Ihre Aufgabe besteht darin, die axiale Lage der Getriebeteile mitzubestimmen und damit einen korrekten Zahneingriff zu ermöglichen.
Das Center Gear ist eine typische Fehlerquelle beim Ausbau
Besonders häufig werden die Fiberringe beim Austausch des KitchenAid Center Gears übersehen.
Das Center Gear befindet sich mitten im Getriebefett. Eine Distanzscheibe kann an seiner Unterseite kleben bleiben und vollständig mit Fett bedeckt sein.
Wer das alte Zahnrad ausbaut und direkt entsorgt, bemerkt möglicherweise überhaupt nicht, dass der Fiberring noch daran haftet.
Beim Einbau des neuen Center Gears fehlt anschließend die Distanzierung.
Dasselbe Problem kann auftreten, wenn die Kombination aus Center Gear und Hub Gear erneuert wird.
Die neuen Zahnräder selbst sind dann nicht die Ursache des Problems. Sie laufen lediglich von Beginn an mit einem ungünstigen Zahnflankenspiel.
Warum das Zahnflankenspiel entscheidend ist
Zahnräder dürfen nicht völlig spielfrei und fest gegeneinander gepresst laufen.
Sie dürfen aber auch nicht so weit voneinander entfernt stehen, dass die Zähne nur noch flach ineinandergreifen.
Zwischen beiden Extremen liegt das richtige Zahnflankenspiel.
Dieses kleine Spiel ist notwendig, damit die Verzahnung frei laufen kann und gleichzeitig eine ausreichende Fläche der Zahnflanken miteinander in Kontakt steht.
So lässt sich das Zahnflankenspiel praktisch kontrollieren
Nach der Montage halten Sie eines der miteinander arbeitenden Zahnräder fest und bewegen das andere vorsichtig ein kleines Stück hin und her.
Ein kleines fühlbares Spiel ist richtig.
Lässt sich das Zahnrad praktisch überhaupt nicht bewegen und läuft das Getriebe schwergängig, ist der Zahneingriff zu stramm.
Ist dagegen eine deutlich größere Bewegung möglich, bevor das andere Zahnrad reagiert, ist der Eingriff zu locker.
Drehen Sie das Getriebe anschließend weiter und prüfen Sie mehrere Stellen.
Die Distanzscheiben dienen dazu, die Position des Center Gears so einzustellen, dass sich beide Zahnräder leicht drehen und dennoch ausreichend tief ineinandergreifen.
Die vorgefundene Zahl von Fiberringen kann bereits falsch sein
Bei einer KitchenAid aus Erstbesitz, die nachweislich noch nie geöffnet wurde, ist die vorhandene Scheibenanordnung natürlich ein wichtiger Hinweis.
Bei gebrauchten Maschinen ist dies nicht immer der Fall.
Vielleicht wurde bereits vor Jahren das Center Gear ausgetauscht. Vielleicht klebte damals ein Fiberring am alten Zahnrad und landete im Müll. Vielleicht wurde anschließend einfach das neue Zahnrad eingesetzt, ohne das Flankenspiel zu kontrollieren.
Deshalb darf bei einer früher reparierten Maschine nicht allein nach dem Prinzip gearbeitet werden: „Was ich vorgefunden habe, baue ich genauso wieder ein.“
Das Endergebnis muss mechanisch stimmen.
Zu enges Zahnflankenspiel verursacht hohen Verschleiß
Stehen die Zahnräder zu dicht zusammen, steigt die Reibung zwischen den Zahnflanken.
Das Getriebe läuft schwerer und die Verzahnung wird unnötig belastet.
Gerade unter hoher Last kann dies die Lebensdauer der Zahnräder deutlich verkürzen.
Zu großes Zahnflankenspiel ist ebenfalls gefährlich
Sind die Zahnräder dagegen zu weit voneinander entfernt, greifen ihre Zähne nur noch relativ flach ineinander.
Die zu übertragende Kraft verteilt sich dann auf eine kleinere Kontaktfläche.
Dies kann besonders problematisch sein, wenn über den Zubehöranschluss hohe Kräfte übertragen werden – beispielsweise beim Betrieb eines Fleischwolfs.
Das Zahnflankenspiel darf deshalb weder zu klein noch zu groß sein.
Wenn die KitchenAid immer wieder neue Zahnräder braucht
Erfahrene Werkstätten haben uns ausdrücklich auf die Bedeutung der Fiberringe aufmerksam gemacht.
Es sind Fälle bekannt, in denen bei einer KitchenAid nach einem Getriebeschaden die Zahnräder ersetzt wurden und schon nach kurzer Zeit erneut ausfielen.
Dann wurden die Zahnräder ein zweites Mal erneuert. Wieder trat nach relativ kurzer Zeit ein Schaden auf.
Nach zwei oder drei solchen Reparaturen liegt der Gedanke nahe, die Maschine endgültig aufzugeben.
Dabei kann die Ursache seit dem ersten Eingriff dieselbe gewesen sein: Ein Fiberring war beim Ausbau des alten Center Gears unbemerkt mit entsorgt worden. Dadurch stimmte das Zahnflankenspiel seitdem nicht mehr.
Das erklärt, weshalb dieses scheinbar unbedeutende Kleinteil bei einer fachgerechten KitchenAid-Getriebereparatur keinesfalls übersehen werden darf.
Explosionszeichnung und Reparaturanleitung

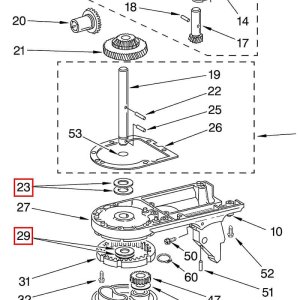

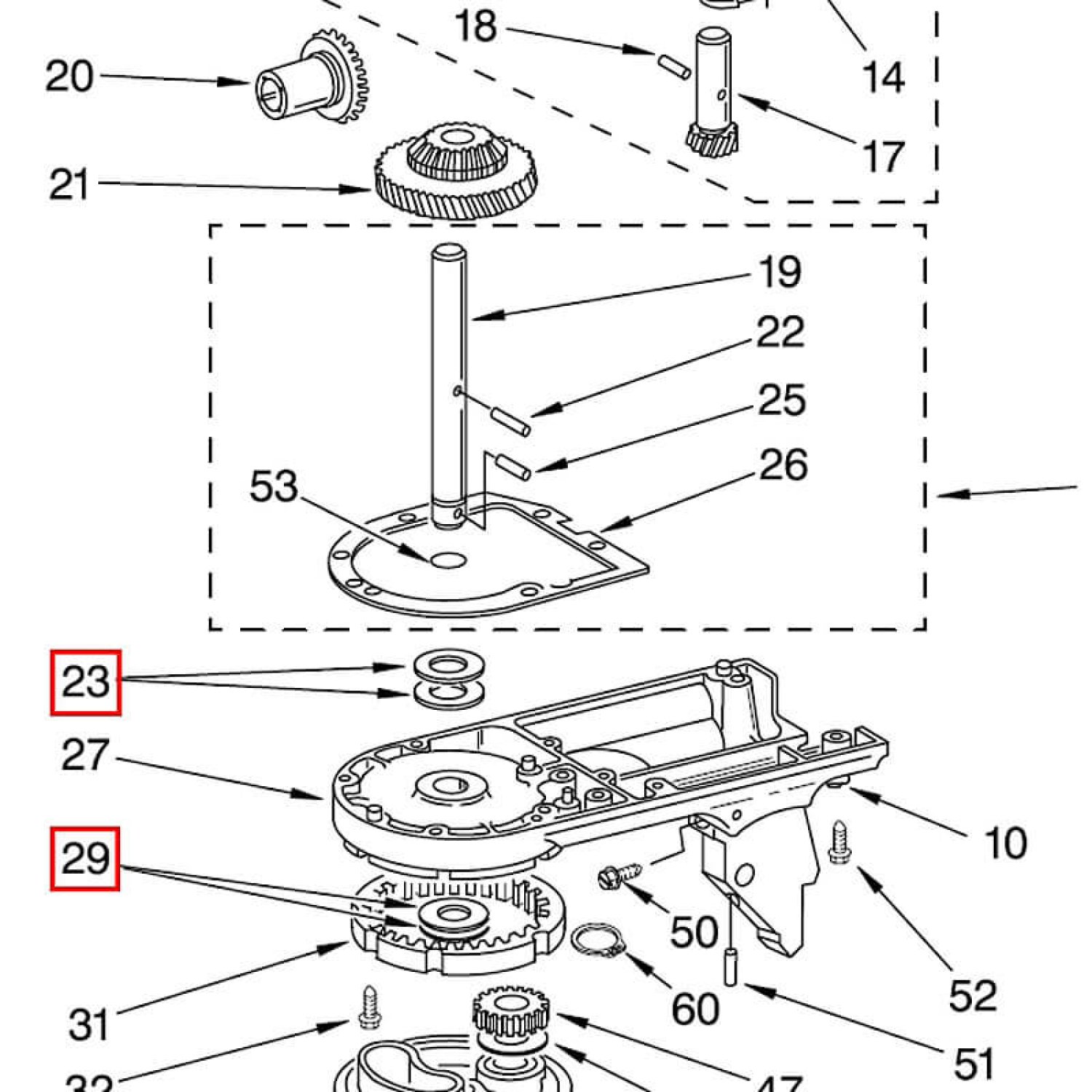

Die Explosionszeichnung unter den Zusatzbildern zeigt, an welchen Stellen die Fiberringe eingebaut sein können.
Auf Seite 17 der KitchenAid Reparatur- und Serviceanleitung wird die Distanzscheibe unter der Bezeichnung „Shim Washer“ dargestellt.
Die Reparaturanleitung beschreibt allerdings nicht die Einstellung des Zahnflankenspiels.
Genau deshalb geben wir diese zusätzlichen Hinweise. Sie beruhen auf praktischer Reparaturerfahrung und auf ausdrücklichen Hinweisen erfahrener Werkstätten.
Eine Originalscheibe oder vier Nachbauscheiben?
Dieses Angebot enthält eine originale KitchenAid Distanzscheibe mit einer Stärke von 1,20 mm.
Als preisgünstige Alternative gibt es unseren 4er-Satz Distanzscheiben Nr. 23 und 29 als Nachbau.
Die aktuellen Nachbauscheiben sind etwa 1,15 mm stark und liegen damit nur geringfügig unter dem Originalmaß.
Mehrere Scheiben zur Verfügung zu haben kann sinnvoll sein, weil nicht eine pauschale Stückzahl entscheidend ist, sondern die Distanzierung, mit der sich das richtige Zahnflankenspiel ergibt.
Vor dem Entsorgen des alten Zahnrads genau hinsehen
Wenn Sie ein Center Gear oder die Kombination aus Center Gear und Hub Gear erneuern, reinigen Sie die Unterseite des Altteils vor dem Wegwerfen und kontrollieren Sie sie auf haftende Fiberringe.
Anschließend sollte das Getriebe nicht einfach geschlossen werden.
Prüfen Sie das Zahnflankenspiel.
Diese wenigen Minuten können verhindern, dass eine eigentlich erfolgreiche Reparatur schon nach kurzer Zeit erneut notwendig wird.
