KitchenAid Höhenverstellschraube Nr. 50 für Klappkopfmodelle
-
- 8,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: W11028216-12341 Lieferzeit 1 bis 3 Tage
-
Ersatzschraube zur Höhenverstellung des KitchenAid Motorkopfes
Mit der Höhenverstellschraube Nr. 50 wird bei KitchenAid-Küchenmaschinen mit Klappkopf die Arbeitsposition des heruntergeklappten Motorkopfes eingestellt.
Dadurch lässt sich der Abstand zwischen Rührwerkzeug und Schüsselboden korrigieren.
Warum die richtige Werkzeughöhe wichtig ist
Der Flachrührer soll sich knapp über dem Boden der eingesetzten Schüssel bewegen.
Berührt er die Schüssel, kann es zu Beschädigungen an Werkzeug oder Schüssel kommen. Ist der Abstand dagegen zu groß, kann insbesondere bei kleinen Mengen das Rührergebnis beeinträchtigt werden.
Die Höhenverstellung dient deshalb der präzisen Abstimmung von Maschine, Schüssel und Werkzeug.

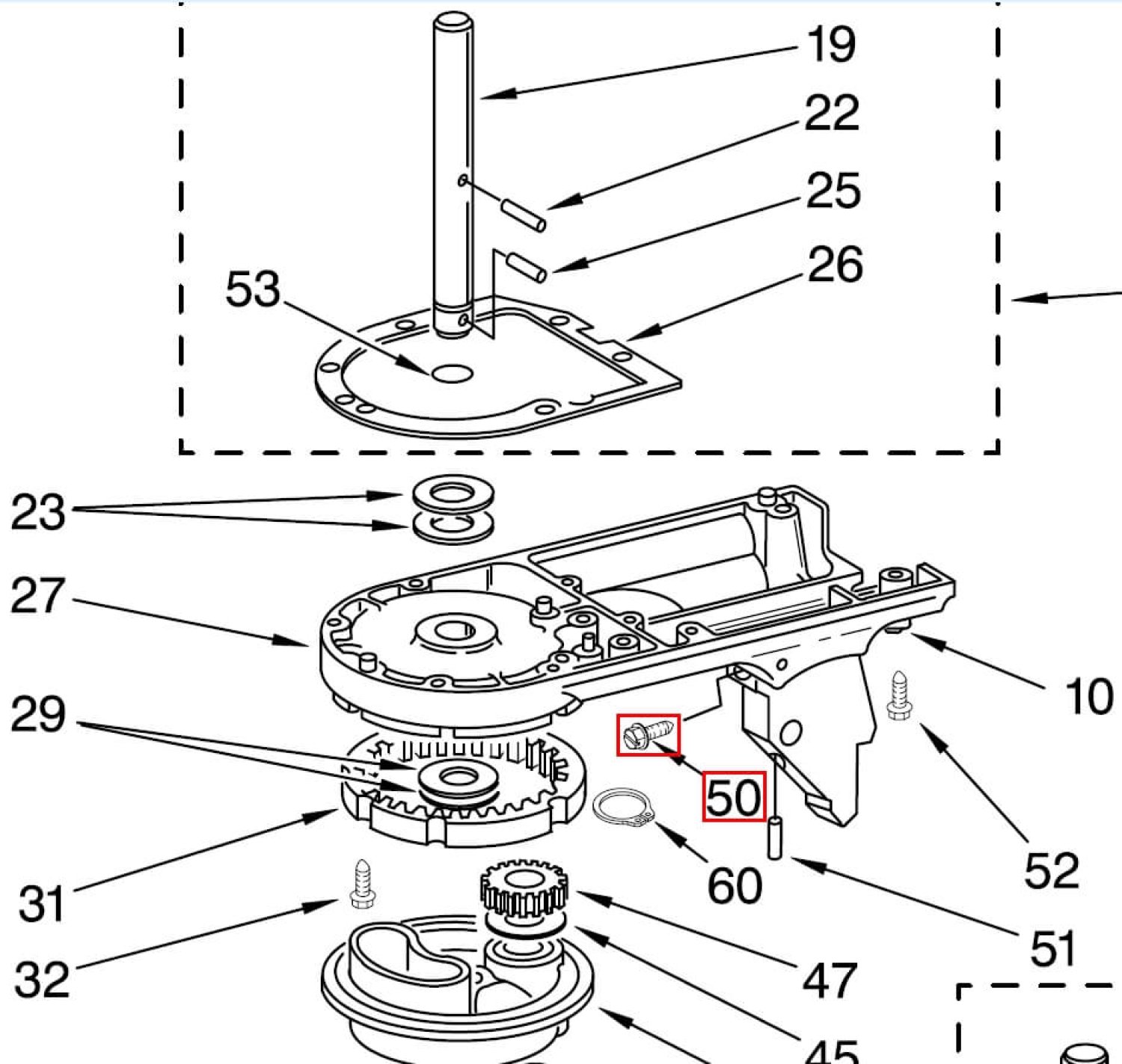

Einstellung über Schraube Nr. 50
Die Werkzeughöhe wird durch eine kleine Veränderung der Schraubenposition eingestellt:
- gegen den Uhrzeigersinn: Werkzeug höher
- im Uhrzeigersinn: Werkzeug tiefer
Nach jeder Veränderung sollte die Position erneut kontrolliert werden.
Beschreibung auf Seite 20 der Reparaturanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung wird auf Seite 20 die Einstellung des Abstandes zwischen Rührwerkzeug und Schüssel erläutert.
Damit steht auch nach dem Austausch der Schraube eine konkrete Anleitung für die anschließende Justierung zur Verfügung.
Geeignet für KitchenAid Küchenmaschinen mit Klappkopf
Die Schraube ist ausschließlich für Maschinen vorgesehen, bei denen sich der komplette Motorkopf zum Öffnen nach hinten hochklappen lässt.
Hierzu gehören verschiedene Modelle aus den Baureihen:
- KitchenAid Classic
- KitchenAid Artisan
- KitchenAid UltraPower
Entscheidend ist die Bauart mit Klappkopf und nicht allein die Modellbezeichnung auf der Maschine.
K45 und KPM5 nicht miteinander verwechseln
Der K45-Typ besitzt den für dieses Ersatzteil relevanten Klappkopf.
Beim KPM5-/5K5SS-Typ ist der Motorkopf dagegen fest montiert. Die Schüssel wird dort über einen Hebel angehoben und abgesenkt.
Der KPM5-Typ benötigt deshalb eine andere Höhenverstellschraube.
Eigene Ausführung bei 6,9-Liter-Modellen
Auch die großen KitchenAid-Küchenmaschinen mit 6,9-Liter-Schüssel besitzen eine separate Konstruktion der Höhenverstellung.
Obwohl auch diese Maschinen eine heb- und senkbare Schüssel haben, entspricht ihre Höhenverstellung weder dem Klappkopfsystem noch der klassischen KPM5-Ausführung.
Die Schraube Nr. 50 ist hierfür nicht geeignet.

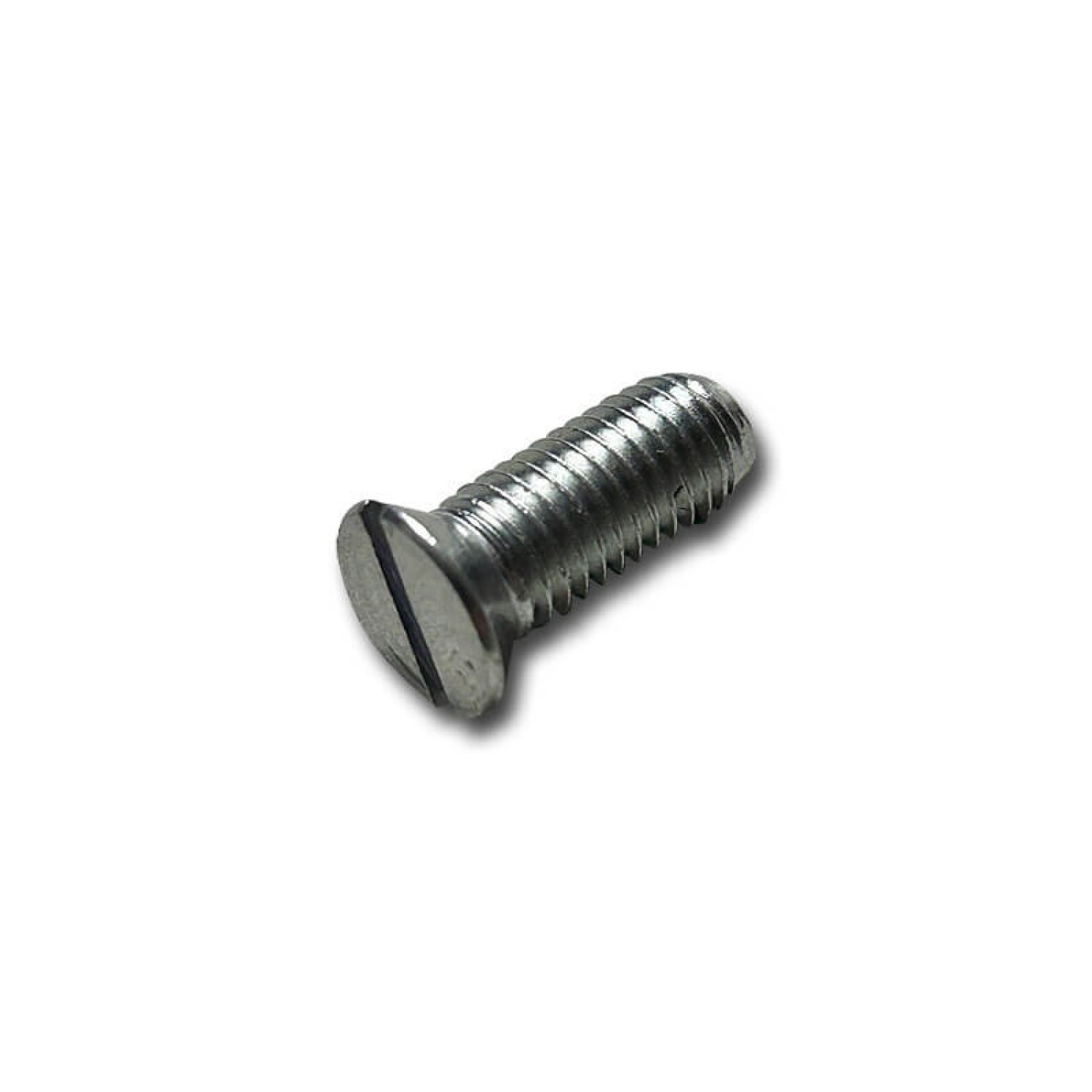

Technische Abmessungen
Die Höhenverstellschraube besitzt folgende Maße:
- Länge über alles: 15,9 mm
- Durchmesser des Gewindes: 6,12 mm
- Durchmesser des Senkkopfes: 9,3 mm
- Gewicht: 4 g
Diese Daten erleichtern die Kontrolle eines ausgebauten Altteils.
Amerikanisches statt metrischem Gewinde
KitchenAid verwendet an dieser Stelle ein amerikanisches Gewinde.
Deshalb sollte keine handelsübliche metrische Senkkopfschraube als Ersatz eingesetzt werden. Auch bei annähernd gleichem Durchmesser können unterschiedliche Gewindesteigungen das Gewinde im Aluminiumgehäuse beschädigen.
Wann ein Austausch notwendig werden kann
Eine neue Höhenverstellschraube wird benötigt, wenn das vorhandene Bauteil beschädigt, verschlissen oder nicht mehr zuverlässig einstellbar ist.
Nach dem Einbau sollte die Werkzeughöhe immer kontrolliert und gegebenenfalls entsprechend der Reparaturanleitung neu justiert werden.
Frühere Teilenummern
Die Schraube ersetzt unter anderem folgende ältere KitchenAid-Nummern:
4160413
4169823Lieferumfang
1 × Höhenverstellschraube Nr. 50 für KitchenAid Klappkopfmodelle
