KitchenAid Feder der Geschwindigkeitsregelung – Control Plate Spring
-
- 13,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3183680-12201 Lieferzeit 1 bis 3 Tage
-

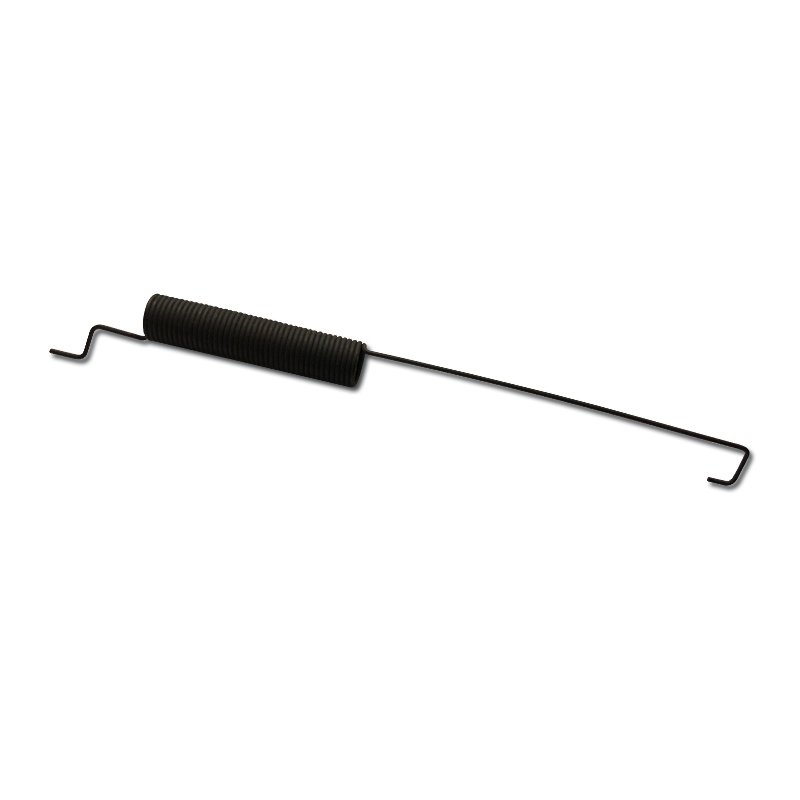

KitchenAid Feder der Geschwindigkeitsregelung – eine kleine Feder mit generationsabhängiger Einhängung

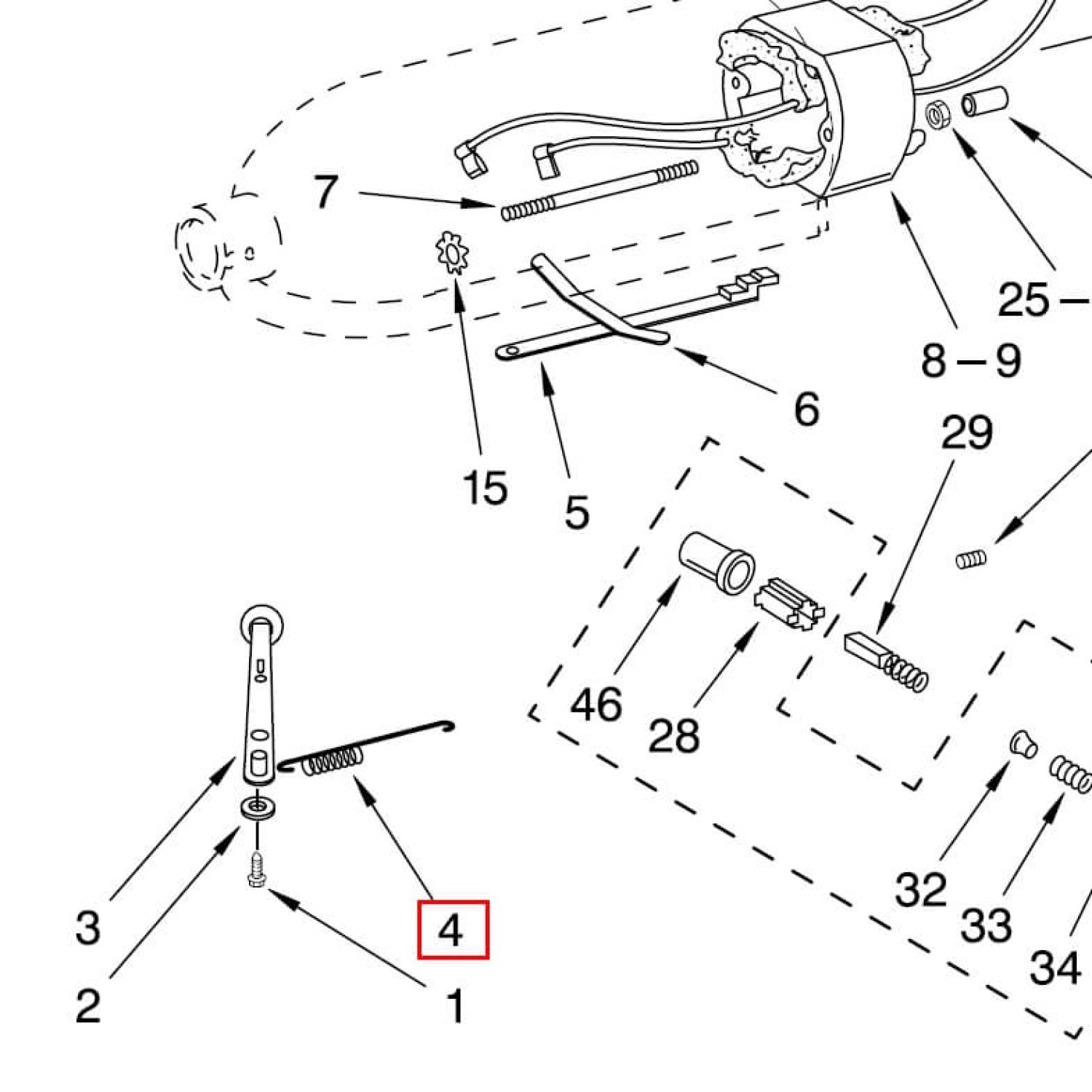

Diese Feder sitzt innerhalb der klassischen KitchenAid-Geschwindigkeitsregelung zwischen der Schubstange Nr. 5 – Speed Link & Cam und der Kontrollplatte Nr. 36 – Speed Control Plate.
Sie ist ein rein mechanisches Bauteil und stellt die vorgesehene Verbindung zwischen diesen beiden Komponenten her.
Bei sehr alten KitchenAid besitzt dieser Artikel allerdings eine Besonderheit:
Nicht jede historische Schubstange besitzt dieselbe Einhängung wie die heutige Ausführung.
Deshalb vor dem Austausch die alte Feder ansehen
Vergleichen Sie insbesondere die beiden Einhäng-Bereiche der vorhandenen Feder mit unserer Produktabbildung.
Sind diese bei Ihrer alten Feder anders geformt beziehungsweise angeordnet als bei der heutigen Ausführung, besitzt Ihre KitchenAid sehr wahrscheinlich noch die frühere Feder-/Schubstangen-Kombination.
Dann lässt sich die aktuelle Feder nicht direkt an der alten Schubstange Nr. 5 befestigen.
Gerade bei einer viele Jahrzehnte alten Maschine ist das kein ungewöhnlicher Befund.
Warum passt eine neue Feder dann nicht?
Über die sehr langen Produktionszeiträume dieser KitchenAid-Konstruktion wurden einzelne Bauteile weiterentwickelt.
Feder und Schubstange wurden dabei so verändert, dass die heutige Feder eine entsprechende heutige Einhängung an der Schubstange benötigt.
Deshalb kann allein die Modellbezeichnung nicht immer zeigen, welche konkrete Ausführung sich in einer sehr alten Maschine befindet.
Hier hilft der direkte Vergleich des vorhandenen Bauteils.
Reguläre Reparaturlösung: aktuelle Schubstange Nr. 5
Die unkomplizierteste Lösung ist der gemeinsame Austausch von Feder und Schubstange.

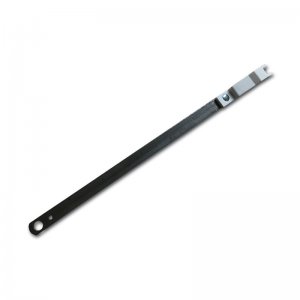

Hier finden Sie die KitchenAid Schubstange Nr. 5 – Speed Link & Cam.
Die aktuelle Schubstange besitzt die zur aktuellen Feder passende Einhängung.
Damit wird die ältere Kombination vollständig auf den heutigen Ersatzteilstand gebracht.
Die praktische Alternative: zusätzliches Loch in die alte Schubstange
Wer die vorhandene alte Schubstange weiterverwenden möchte und handwerklich entsprechend versiert ist, kann sie anpassen.
Nach unserer praktischen Erfahrung wird dazu 13 mm vor dem vorhandenen Originalloch ein zweites Loch in die Schubstange gebohrt.
In dieses neue Loch wird die aktuelle Feder eingehängt.
Die so angepasste Kombination funktioniert in der Praxis einwandfrei.
Dieser Arbeitsschritt verändert allerdings das vorhandene Bauteil und setzt sauberes handwerkliches Arbeiten voraus. Es handelt sich um eine Praxiserfahrung und nicht um eine Vorgabe des KitchenAid-Servicehandbuchs.
Was passiert innerhalb der Geschwindigkeitsregelung?
Die Feder lässt sich besser verstehen, wenn man nicht nur sie selbst, sondern das ganze System betrachtet.
Der Regelweg verläuft vereinfacht:

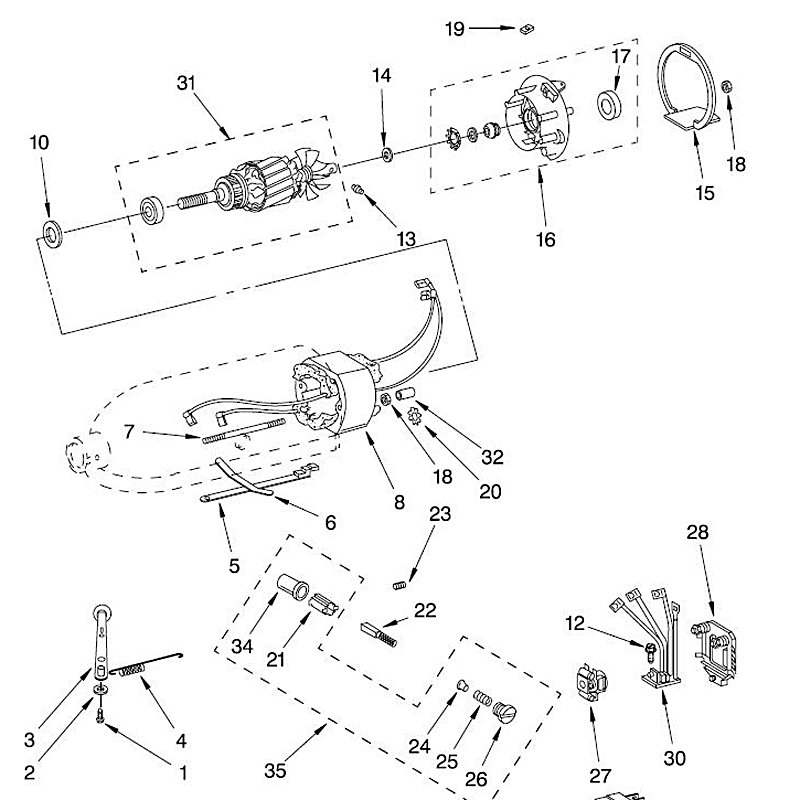

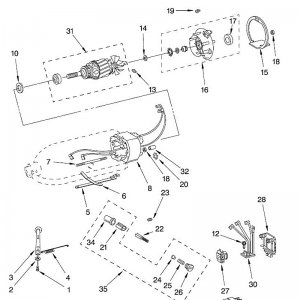

Geschwindigkeitshebel Nr. 3 → Schubstange Nr. 5 → Feder → Kontrollplatte Nr. 36 → Fliehkraftregler Nr. 35 → Steuerplatine Nr. 39 → Motor
Der Motor treibt wiederum den Fliehkraftregler an.
Damit wird aus einer mechanischen Geschwindigkeitswahl ein Regelkreis, der auf die tatsächliche Motordrehzahl reagieren kann.
Aufgabe der Schubstange Nr. 5
Der äußere Geschwindigkeitshebel bewegt die Schubstange mit ihrer Nocke.
Die Schubstange überträgt damit die vom Benutzer gewählte Stellung in das Innere der Maschine.
Die hier angebotene Feder verbindet die Schubstange anschließend mit der Kontrollplatte Nr. 36.
Deshalb ist gerade die Geometrie der Einhängung zwischen Feder und Schubstange wichtig.
Kontrollplatte Nr. 36
Die KitchenAid Kontrollplatte Nr. 36 – Speed Control Plate ist die elektromechanische Kontakt- und Einstelleinheit der Drehzahlregelung.
Der Fliehkraftregler Nr. 35 wirkt abhängig von der Motordrehzahl auf ihre Kontakte.
Die Zugfeder wird an ihrem unteren Bereich befestigt.
Steuerplatine Nr. 39
Die KitchenAid Steuerplatine Nr. 39 – Speed Phase Control Board übernimmt die elektronische Leistungsregelung des Motors.
Innerhalb dieser Schaltung arbeitet unter anderem ein Triac als elektronischer Leistungsschalter.
Mechanische und elektronische Regelung greifen dadurch ineinander.
Wann ist diese Feder wirklich defekt?
Ein Austausch ist erforderlich, wenn die Feder gebrochen, stark überdehnt, verformt oder an ihren Einhängestellen beschädigt ist.
Auch eine bei einer früheren Reparatur verlorene Feder muss selbstverständlich ersetzt werden.
Ist sie lediglich ausgehängt, kann dagegen eine korrekte Wiedermontage ausreichen.
Feder lässt sich trotz richtiger Teilenummer nicht einhängen?
Dann sollte bei einer sehr alten Maschine sofort die historische Schubstangenausführung geprüft werden.
Nicht versuchen, die neue Feder durch starkes Biegen oder andere Gewalt passend zu machen.
Der saubere Weg ist entweder:
aktuelle Schubstange Nr. 5 verwenden,
oder die vorhandene Schubstange fachgerecht mit dem zusätzlichen Loch 13 mm vor dem Originalloch versehen.
Die zweite Feder im gleichen Bereich
Direkt neben dieser Zugfeder sitzt außerdem die sogenannte Flat Spring.
Sie ist ein anderes Bauteil und darf nicht mit der Control Plate Spring verwechselt werden.
Die Control Plate Spring ist eindeutig die Zugfeder zwischen Schubstange Nr. 5 und Kontrollplatte Nr. 36.
Vorsicht beim Ausbau
Wird die Kontrollplatte Nr. 36 ausgebaut, kann das gelöste Federende in das Motorgehäuse zurückschnappen.
KitchenAid empfiehlt deshalb, die Feder während der Arbeit zu sichern.
Das verhindert, dass sie zwischen den Gehäuseteilen verschwindet.
Reparatur- und Serviceanleitung
In unserer 42-seitigen KitchenAid Reparatur- und Serviceanleitung beginnt die Demontage dieses Bereiches ab Seite 8.
Dort lässt sich sehr gut nachvollziehen, wie Schubstange, Zugfeder und Flat Spring zueinander angeordnet sind.
Nach Arbeiten an Kontrollplatte Nr. 36
Wurde im Zuge der Reparatur auch die Kontrollplatte Nr. 36 ausgebaut, ersetzt oder verstellt, sollte anschließend die Drehzahljustierung kontrolliert werden.
Für STIR nennt KitchenAid beispielsweise ungefähr 60 U/min an der Planeteneinheit.
Wenn die Geschwindigkeit trotzdem nicht stimmt
Eine intakte Feder ist nur ein Baustein.
Weitere mögliche Prüfpunkte sind:
Geschwindigkeitshebel Nr. 3, Schubstange Nr. 5, Kontrollplatte Nr. 36, Fliehkraftregler Nr. 35, Steuerplatine Nr. 39, elektrische Verbindungen und die Einstellung der Regelung.
Gerade deshalb sollte bei einem allgemeinen Geschwindigkeitsproblem nicht einfach irgendein Ersatzteil bestellt werden.
Für viele KitchenAid-Generationen
Die Geschwindigkeitsregelung dieser Bauart wurde bei entsprechenden Classic-, UltraPower- und Artisan-Klappkopfmaschinen ebenso eingesetzt wie bei älteren K5SS-, KPM5- und KPM50/5KPM50-Schüsselhebermaschinen.
Damit kann diese kleine Feder in Maschinen vorkommen, zwischen deren Baujahren Jahrzehnte liegen.
Genau daraus erklärt sich auch, warum unterschiedliche historische Feder-/Schubstangen-Ausführungen existieren.
Unser Rat
Bei dieser Feder sind Zustand und Generation gleichermaßen wichtig.
Ist sie gebrochen oder verloren, muss sie ersetzt werden.
Bei einer sehr alten KitchenAid aber zuerst die Einhängung vergleichen.
Passt die aktuelle Feder zur vorhandenen Schubstange, ist der Austausch unkompliziert.
Passt sie nicht, wird entweder die aktuelle Schubstange Nr. 5 mitbestellt – oder ein handwerklich versierter Reparateur setzt ein zweites Einhängeloch 13 mm vor dem Originalloch.
Gerade solche Details sind es, die bei alten KitchenAid-Maschinen darüber entscheiden, ob aus einem scheinbar nicht passenden Ersatzteil eine saubere und dauerhafte Reparatur wird.
