KitchenAid Schubstange Nr. 5 für Geschwindigkeitsregler – Speed Link / Cam
-
- 15,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: 3184176-12201 Lieferzeit 1 bis 3 Tage
-
KitchenAid Geschwindigkeitsregler reparieren – Schubstange Nr. 5
Die Schubstange Nr. 5 gehört zur mechanischen Geschwindigkeitsregelung vieler klassischer KitchenAid-Küchenmaschinen. Sie überträgt die Bewegung des Geschwindigkeitshebels in den inneren Regelbereich.
Ist die Schubstange verformt, angeschmolzen oder blockiert, kann die Geschwindigkeitsregelung nicht mehr ordnungsgemäß arbeiten.
Typische Symptome einer beschädigten Schubstange
Mögliche Anzeichen sind eine schwergängige Geschwindigkeitsverstellung, ungleichmäßige Drehzahl, fehlende Geschwindigkeitsstufen oder eine Maschine, die nur noch in einem bestimmten Geschwindigkeitsbereich läuft.
Bei der Fehlersuche sollte die Schubstange deshalb auf sichtbare Verformungen und Hitzeschäden kontrolliert werden.
Warum die KitchenAid Schubstange anschmilzt
Bei verschiedenen Maschinen fehlt die früher eingesetzte KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für Schubstange.
Ohne diese Feder kann die Kunststoffschubstange zu dicht an der Motorwicklung liegen. Durch Reibung entsteht Wärme, die das Kunststoffteil verformen oder anschmelzen kann.
Der Austausch der Schubstange allein ist dann möglicherweise keine dauerhafte Reparatur.
Brückenfeder Nr. 6 als Abstandshalter

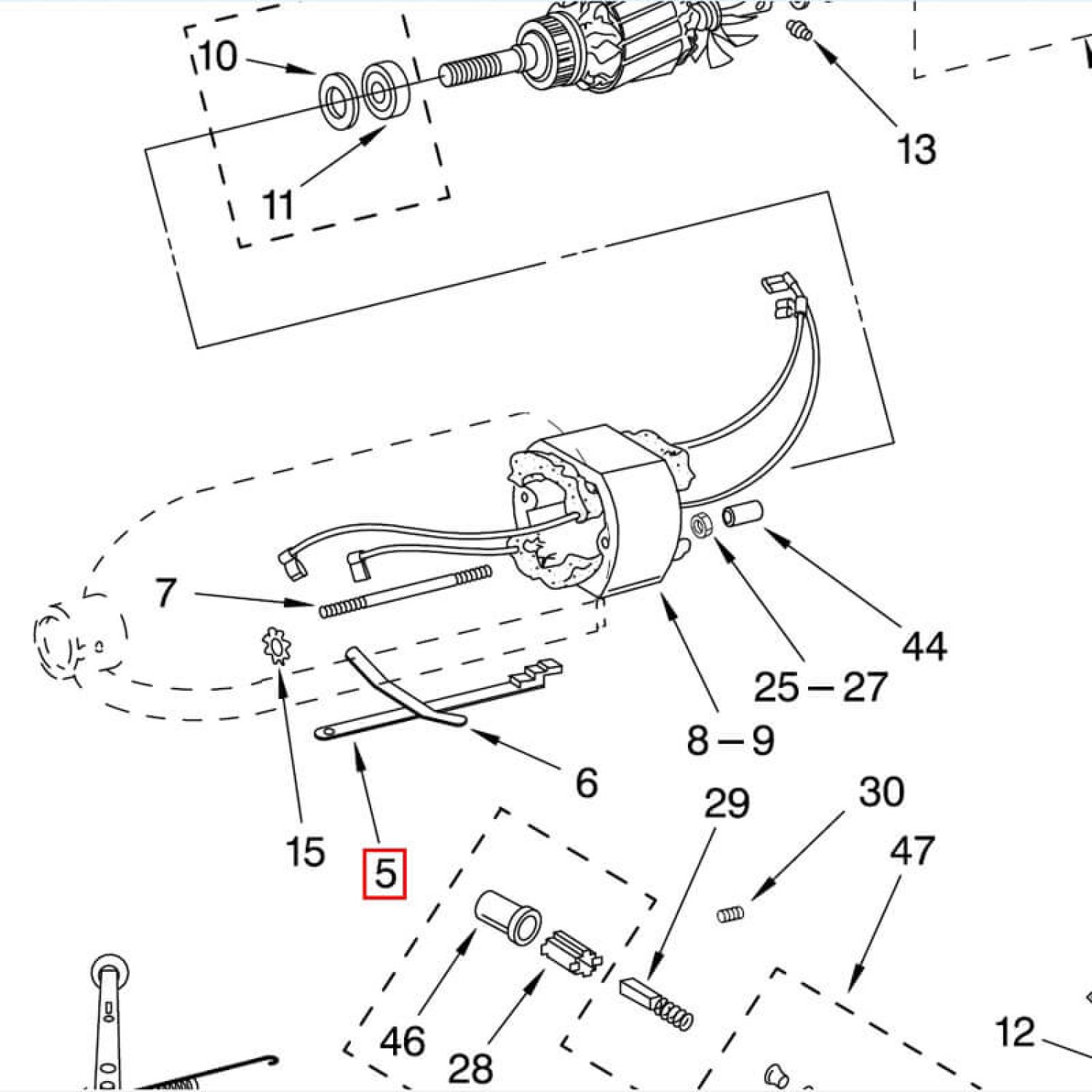

Die KitchenAid Brückenfeder Nr. 6 – Abstandsfeder für Schubstange stellt den notwendigen Abstand zwischen Schubstange und Motorwicklung her.
Ist die alte Schubstange bereits thermisch beschädigt, sollte die Brückenfeder deshalb unbedingt mitkontrolliert werden. Fehlt sie, kann ihr Einbau sinnvoll sein, damit das neue Ersatzteil nicht erneut an der Wicklung scheuert.
Reparaturanleitung für die KitchenAid Geschwindigkeitsmechanik

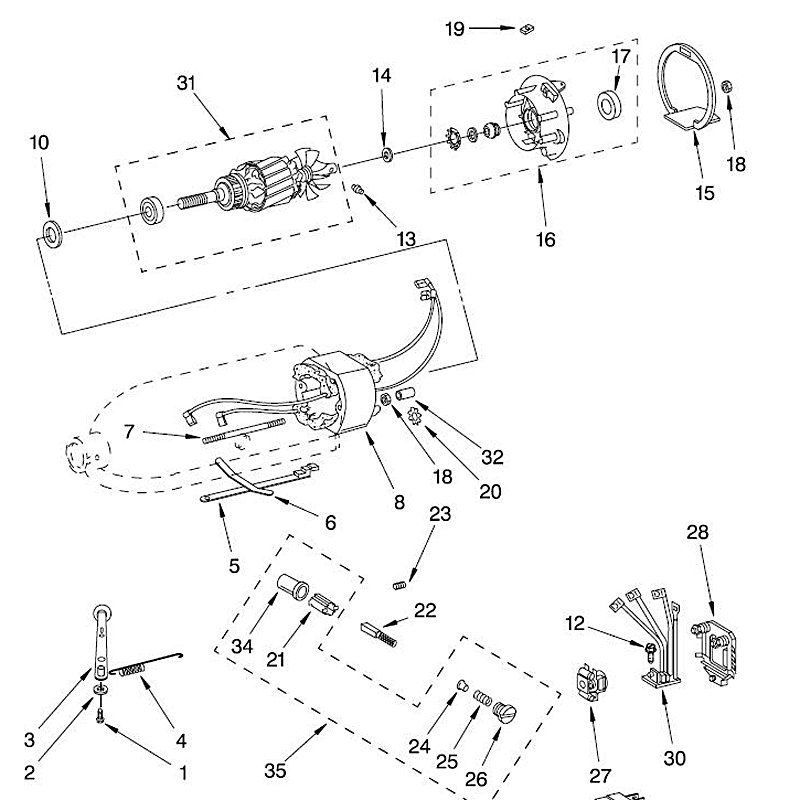

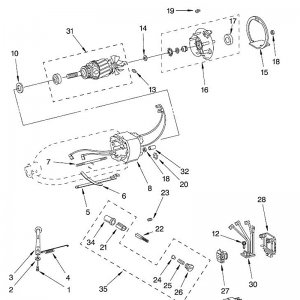

In der 42-seitigen KitchenAid Reparatur- und Serviceanleitung ist der betreffende Bereich auf Seite 8 dargestellt.
Die Anleitung zeigt die Lage der Schubstange innerhalb der Motor- und Geschwindigkeitsmechanik und erleichtert dadurch die Kontrolle beim Austausch.
Vor allem bei einem bereits vorhandenen Hitzeschaden sollte nicht allein das defekte Kunststoffteil betrachtet werden.
Frühere und heutige Ersatzteilausführung

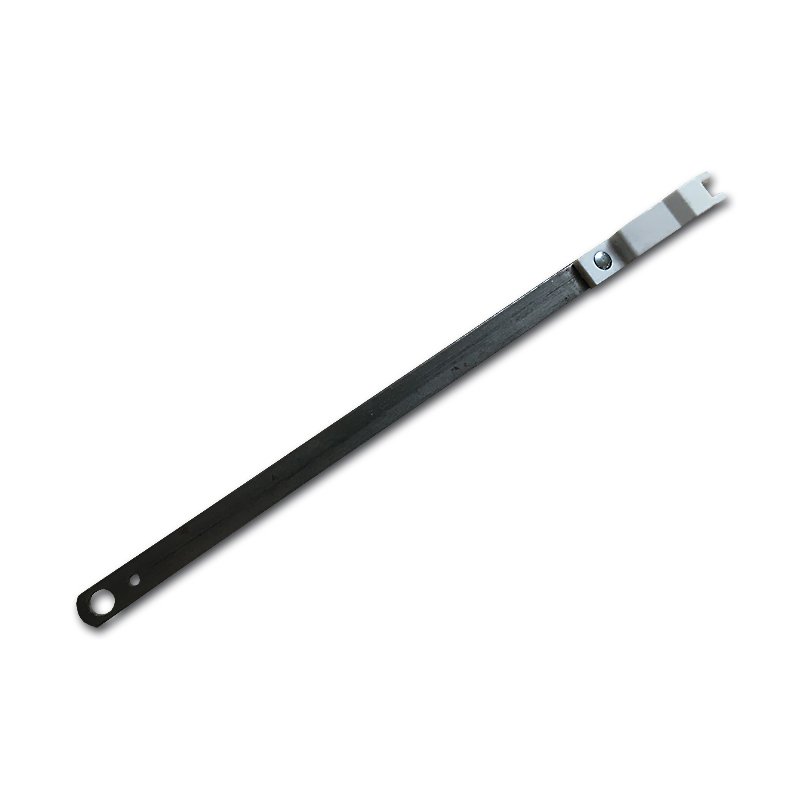

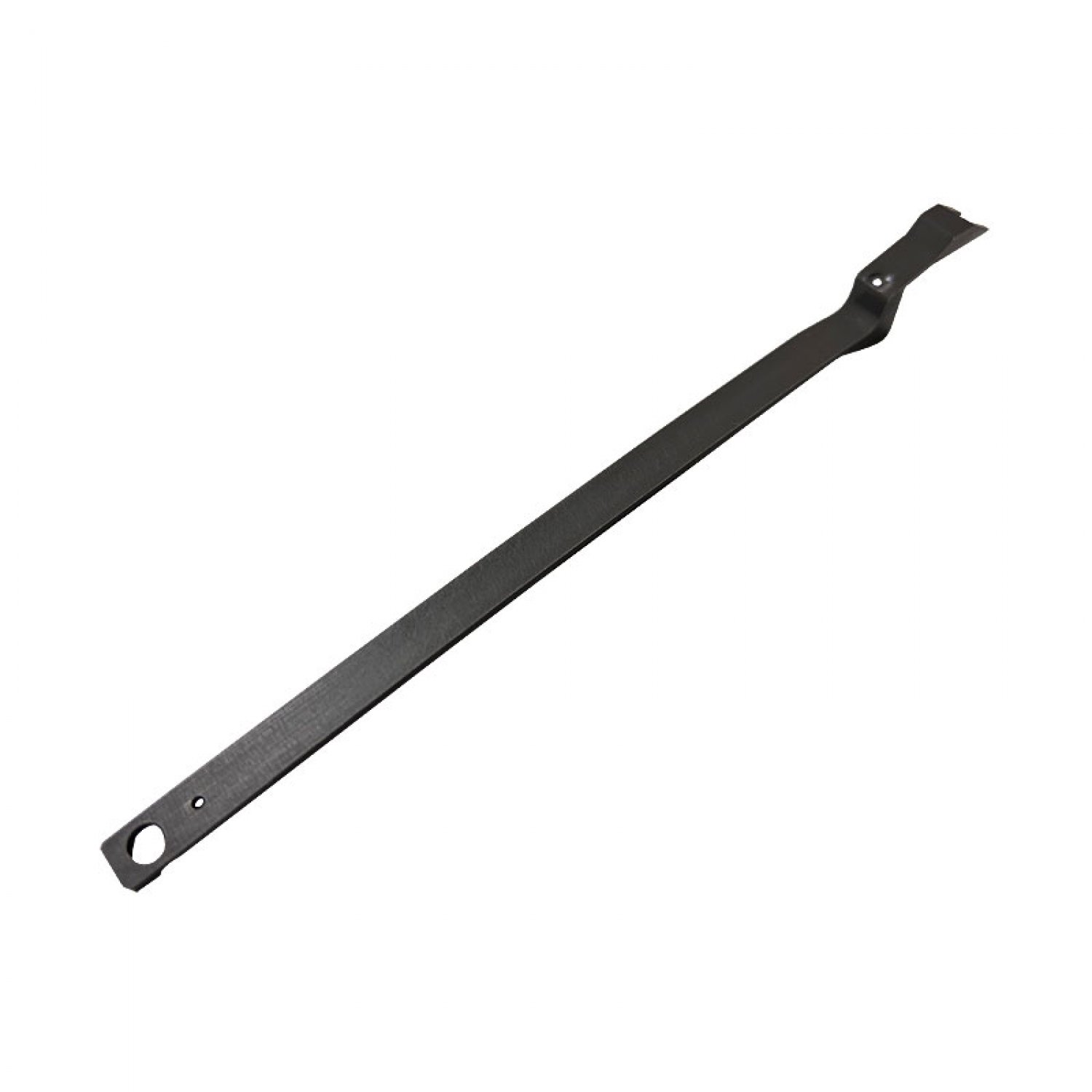

Bei älteren KitchenAid-Küchenmaschinen findet man teilweise noch eine Metallstange mit Kunststoffkopf. Die heutige Ausführung besteht vollständig aus Kunststoff.
Die aktuelle Schubstange ersetzt die ältere Bauform und wird für die entsprechend ausgestatteten Maschinen verwendet.
Maße der KitchenAid Schubstange
Die aktuelle Ausführung ist rund 140 mm lang, etwa 7 mm breit und 1,5 mm dick. Das Gewicht beträgt ungefähr 9 g.
Nach dem Einbau muss sich die Schubstange frei bewegen können und darf nicht auf der Motorwicklung aufliegen.
Download Reparaturanleitung 42 Seiten
