KitchenAid Rotor / Anker Nr. 31 – 230 Volt mit Lüfterrad und Kugellager
-
- 99,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: KA-9708316-W10900799-138241 Lieferzeit 1 bis 3 Tage
-
KitchenAid Rotor Nr. 31 für den klassischen 230-V-Motor
Der KitchenAid Rotor Nr. 31 ist der rotierende Teil des klassischen europäischen KitchenAid-Universalmotors.
Der Anker besteht aus Rotorwelle, Wicklungen und Kollektor. Zusätzlich befinden sich auf der Welle das metallische Lüfterrad und das bereits montierte Kugellager.
Der Rotor wird somit als komplette zentrale Motorbaugruppe geliefert.
Warum 250, 300 und 325 Watt keinen anderen Rotor bedeuten
Bei klassischen KitchenAid-Maschinen findet man je nach Typ unterschiedliche Wattangaben.
Classic-Modelle können beispielsweise mit 250 Watt, Artisan-Ausführungen mit 300 Watt und klassische Heavy-Duty-Maschinen mit 325 Watt bezeichnet sein.
Das klingt nach unterschiedlichen Motorleistungen.
Technisch ist bei der hier behandelten klassischen Motorfamilie jedoch derselbe Motor verbaut.
Die Wattangaben bedeuten daher nicht, dass eine Artisan automatisch einen stärkeren Rotor besitzt als eine Classic oder dass eine klassische Heavy Duty wegen 325 Watt einen nochmals stärkeren Rotor enthält.
Ein Classic-Besitzer erhält also allein durch den Wechsel auf eine klassische Artisan keinen stärkeren Elektromotor.
Unterschiedliche KitchenAid-Nummern für denselben Rotor
Auch bei den Ersatzteilnummern wirkt die Situation komplizierter, als sie tatsächlich ist.

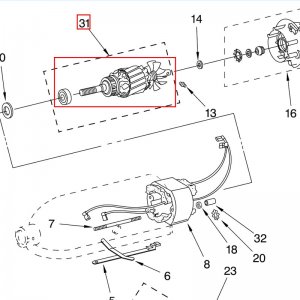

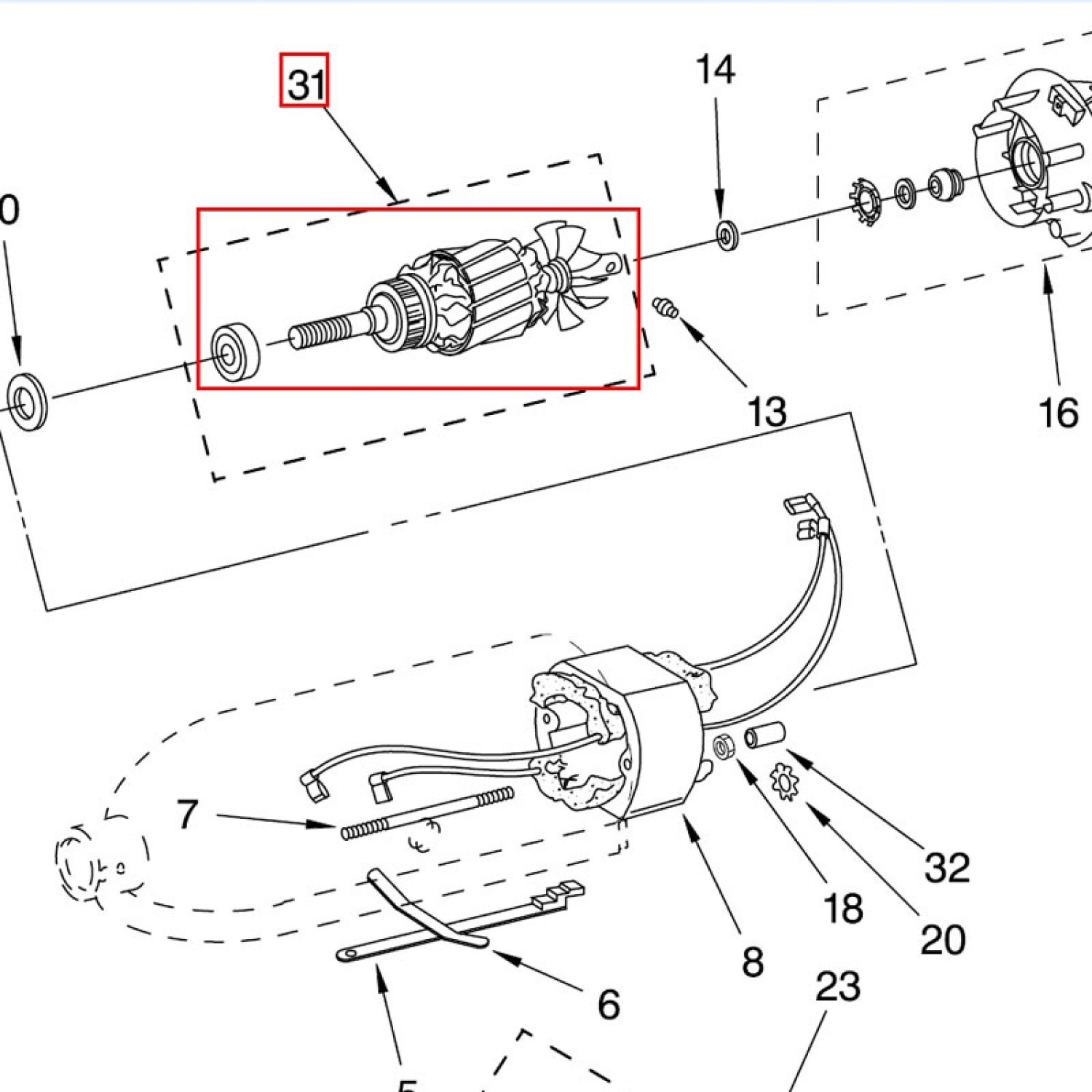

In unterschiedlichen Explosionszeichnungen finden sich:
W10900799, 9708316, 241991-4 und W10417244.
Diese Nummern stehen innerhalb der klassischen europäischen Motorfamilie nicht für vier verschiedene Rotoren.
Sie führen auf dieselbe 230-Volt-Ausführung.
Damit erklären sich viele scheinbare Unterschiede zwischen Ersatzteillisten verschiedener Classic-, Artisan- und Heavy-Duty-Modelle.
Classic, Ultra Power, Artisan und KPM5
Der Rotor gehört zu entsprechenden europäischen Ausführungen der klassischen KitchenAid-Motorbauart.
Dazu zählen Classic, Ultra Power und Artisan mit Klappkopf sowie klassische Heavy-Duty-/KPM5-Maschinen mit feststehendem Motorkopf.
Auch die Hobart K5-A ist dem klassischen KPM5-Typ zuzuordnen und technisch entsprechend aufgebaut.
Die konkrete klassische Motorbauart ist entscheidend, nicht die Wattzahl auf dem Typenschild.
Abgrenzung zu anderen KitchenAid-Motorgenerationen
Die Gleichheit des 250-/300-/325-Watt-Motors gilt nicht automatisch für jede jemals gebaute KitchenAid.
Neuere große Maschinen können andere Motor- und Getriebekonstruktionen besitzen.
Deshalb darf allein aus der Markenbezeichnung Artisan, Professional oder Heavy Duty keine Rotorpassform abgeleitet werden.
Dieser Artikel gehört zur klassischen 230-Volt-Motorfamilie.
Zusammenspiel mit Stator und Motorkohlen
Der Rotor läuft innerhalb des 230-Volt-Stators Nr. 9.
Die Kohlebürsten Nr. 29 stellen über den Kollektor den elektrischen Kontakt zum drehenden Rotor her.
Ein Motorproblem kann daher vom Rotor selbst, aber ebenso vom Stator, von den Kohlebürsten, der Motorsteuerung oder von mechanischen Lagerstellen verursacht werden.
Wann ein Rotortausch sinnvoll sein kann
Mögliche Hinweise auf einen Defekt sind beispielsweise starker Funkenflug, sichtbare Schäden am Kollektor oder an der Wicklung, verbrannter Geruch, Rauchentwicklung, unruhiger Lauf oder auffällige Vibrationen.
Auch ein beschädigtes Kugellager auf der Rotorwelle kann Geräusche verursachen.
Die Symptome sollten nicht vorschnell dem Rotor zugeschrieben werden, weil andere Motorbauteile ähnliche Fehlerbilder erzeugen können.
Kugellager separat oder kompletten Rotor ersetzen?
Beim neuen Rotor ist das Kugellager bereits montiert.
Ist ausschließlich dieses Lager verschlissen und der vorhandene Rotor ansonsten einwandfrei, kann stattdessen das SKF Motorlager für die Rotorwelle einzeln ausgetauscht werden.
Die hintere Motorlagerung befindet sich dagegen in der Lagerbrücke Nr. 22 mit integriertem Führungslager.
Diese Lagerstellen haben unterschiedliche Aufgaben und müssen bei der Fehlersuche getrennt betrachtet werden.
Ausbau auf Seite 9
Unsere 42-seitige KitchenAid Reparatur- und Serviceanleitung behandelt auf Seite 9 den Ausbau des Ankers.
Nach dem Entfernen der Kohlebürsten wird der Rotor aus dem Motor herausgenommen.
Die auf der Rotorwelle befindlichen Scheiben sollten dabei in ihrer ursprünglichen Zuordnung erhalten bleiben.
Rotorprüfung und Montage auf Seite 12
Auf Seite 12 wird beschrieben, wie der Anker überprüft und anschließend wieder in das Motorgehäuse eingesetzt wird.
Auch das Lüfterrad, die auf der Welle sitzenden Scheiben und das Kugellager werden dort berücksichtigt.
Bei einem kompletten Rotorwechsel ist dieser Abschnitt besonders wichtig.
Axiales Spiel auf Seite 13
Nach der Montage wird auf Seite 13 das axiale Spiel des Rotors kontrolliert.
Der Anker muss sich frei drehen und soll nur ein geringes Endspiel aufweisen.
Anschließend behandelt die Anleitung den Wiedereinbau der Kohlebürsten.
Damit lässt sich die Motorreparatur systematisch bis zum vollständigen Zusammenbau nachvollziehen.
230 Volt – nicht für US-Maschinen
Dieser Rotor ist für europäische KitchenAid-Küchenmaschinen mit 230 Volt ausgelegt.
Er ist nicht als Ersatz für amerikanische 110-/120-Volt-Rotoren vorgesehen.
Die elektrische Auslegung der Wicklung ist spannungsabhängig. Die Netzspannung muss daher bei der Auswahl des Ersatzteils zwingend stimmen.
Lieferumfang

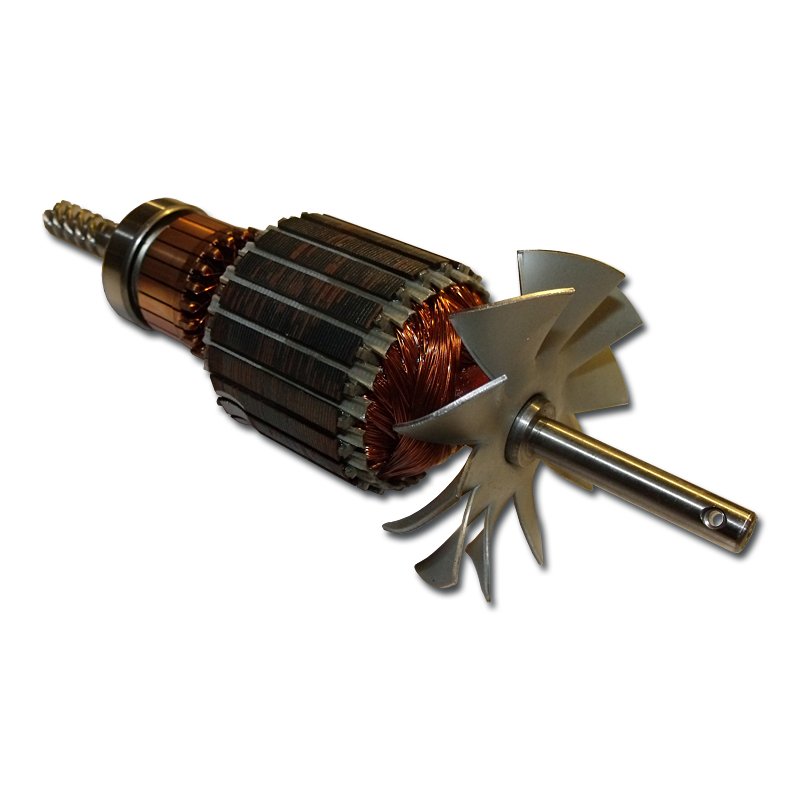

Sie erhalten 1 KitchenAid Rotor / Anker Nr. 31 für 230 Volt mit Kollektor, Lüfterrad und montiertem Kugellager.
Zuordnungsnummern:
W10900799 / 9708316 / 241991-4 / W10417244
Alle vier Nummern führen innerhalb der klassischen 230-Volt-Motorfamilie auf denselben Rotor.
